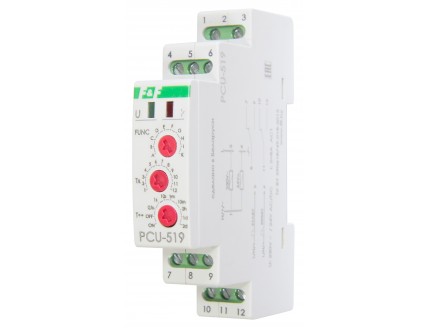

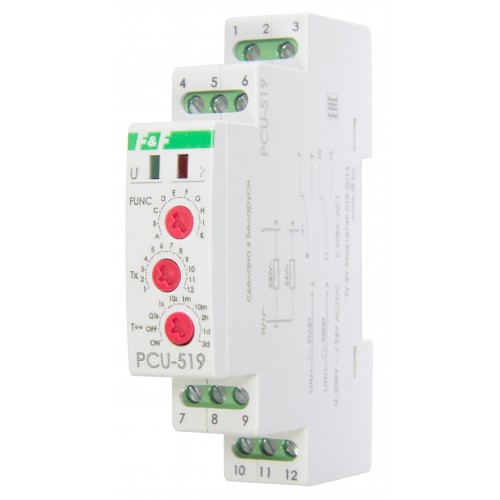

Реле времени многофункциональное PCU-519 с входами START и RESET, монтаж на DIN-рейке 35 мм

Функции работы:
(А) ЗАДЕРЖКА ВКЛЮЧЕНИЯ
После подачи питающего напряжения (светится зелёный светодиод U) контакт находится в положении 11-10 и начинается отсчёт установленного времени работы t. По истечении установленного времени работы t, контакт переключится в положение 11-12 (светится красный светодиод). Следующее выполнение режима работы реле, возможно только после отключения напряжения питания и последующего его включения.
(В) ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
До времени включения реле, контакт остаётся в положении 11-10. После подачи напряжения питания (светится зелёный светодиод U), контакт переключится в положение 11-12 и начнётся отсчёт установленного времени работы t (светится красный светодиод). Следующее выполнение режима работы реле, возможно только после отключения напряжения питания и последующего его включения.
(С) ЦИКЛИЧЕСКАЯ ЗАДЕРЖКА ВКЛЮЧЕНИЯ
Режим работы задержки включения выполнен циклически, с одинаковыми промежутками установленного времени работы и перерыва.
(D) ЦИКЛИЧЕСКАЯ ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Режим работы задержки выключения выполнен циклически с одинаковыми промежутками установленного времени работы и перерыва.
(Е) Включение нагрузки на время 0,5 сек. после отсчёта времени t.
(F) Отсчёт времени t начинается с поступлением сигнала START. Импульс формируется по переднему фронту управляющего сигнала. Во время отсчёта, реле не реагирует на сигнал START.
(G) Отсчёт времени t начинается с отключением сигнала START. Импульс формируется по заднему фронту управляющего сигнала. Во время отсчёта, реле не реагирует на сигнал START.
(H) Задержка при выключении с возможностью поддержки. Передний фронт управления сигнала START приводит к включению реле, одновременно задний фронт управляющего сигнала начинает отсчёт заданного времени. Подача сигнала START в момент отсчёта времени, приводит к продлению цикла на очередное время t, задаваемое задним фронтом управления.
(I) Отсчёт времени начинается после отключения сигнала START, Включение нагрузки на время 0,5 сек. после отсчёта выдержки времени t.
(К) Выключение реле на определённое время t наступит при поступлении нарастающего сигнала START. Во время отсчёта, реле не реагирует на сигнал START.
Подача напряжения RESET в момент выполнения функции приводит
для функции A, B, C, D, F к началу выполнения режима работы.
для функций F, G, H, I к возврату реле в первоначальное положение и ожиданию сигнала START.
для функции К к постоянному замыканию контактов реле в положении 8-10 и 11-10
Установка режима работы
Регулятором выбора функции FUNC установить одну из функций (наприме: функция А – задержка выключения)
Установка времени работы
Регулятором выбора временного отрезка Т – установить один из отрезков, а затем, регулятором установить время Т?, установить значение на шкале от 1 до 12. Полученное значение, будет равняться времени работы t (например: t = 1m?7=7 минут)
ВНИМАНИЕ!
При включённом напряжении питания, изделие не реагирует на изменения временных отрезков и режимов работы.
Работа, с вновь введёнными временными отрезками и режимами работы, наступает после
выключения и последующего включения напряжения питания.
При включённом напряжении питания и установленном временном отрезке, возможна плавная
регулировка времени, в пределах заданного времени.
Временные интервалы
0,1 s: 0,1...1,2 сек
1 s: 1...12 сек
10 s: 10...120 сек
1 m: 1...12 мин
10 m: 10...120 мин
2 h: 2...24 часа
1 d: 1...12 дней (24...288 часов)
2 d: 2...24 дня (48...576 часов)
ON – при включённом напряжении питания приводит к постоянному включению контактов в положении 8-9 и 11-10.
OFF – при включённом напряжении питания приводит к постоянному включению контактов в положении 8-7 и 11-12
