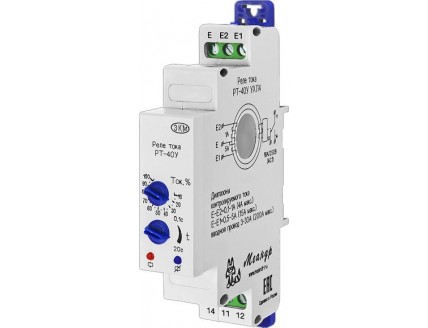

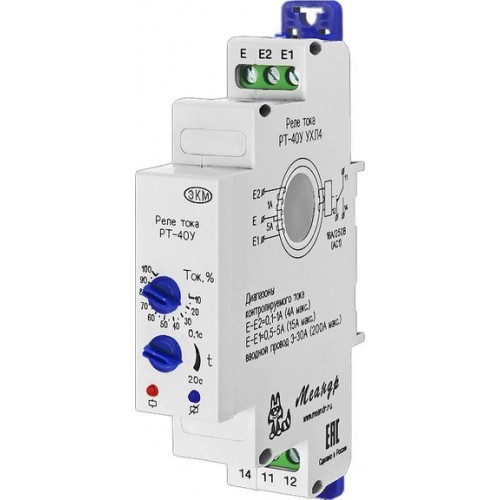

Реле контроля тока универсальное РТ-40У

Код Товара: 206218-01
Артикул товара: A8302-16934225
Наличие: В наличии

3 790.00р.

*Цену и наличие товаров уточняйте у менеджеров компании

Кол-во

Описание товара

Описание

Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь. Для
диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение
реле осуществляется к клеммам Е-Е1 для диапазона 5А, к клеммам Е-Е2 для диапазона тока 1А.
Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в
корпусе прибора.
Для контроля значений тока превышающего 30А следует применять стандартные
трансформаторы тока ХХ/5А. Если измеренное значение тока превысит установленное пороговое
значение исполнительное реле включится после отсчёта установленной потенциометром «t»
выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы
установленных значений, работа будет продолжена без переключения исполнительного реле.
При снижении тока ниже порога срабатывания, реле выключается без задержки.
Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от
максимального значения тока диапазона; - 1А, 5А или 30А.
