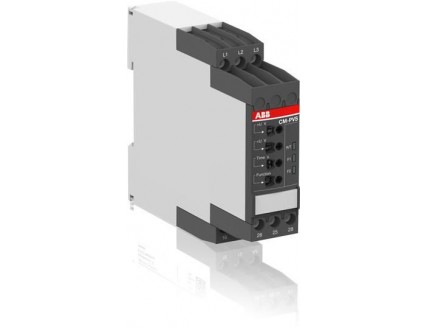

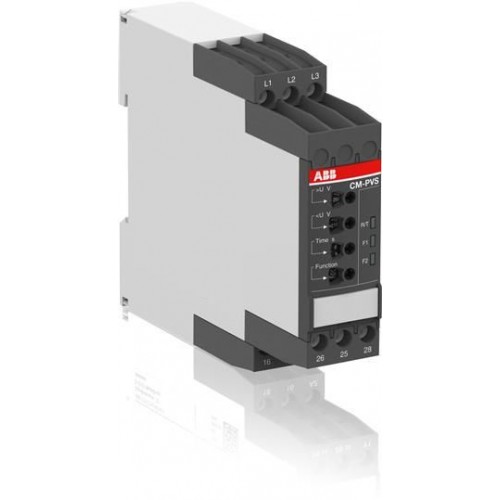

Реле контроля напряжения CM-PVS.41S без нуля, Umin/Umax=3x300-380В/420- 500BAC, tрег =0-30с, 2ПК

CM-PVS представляет собой устройство контроля трехфазного напряжения. Оно может контролировать последовательность чередования фаз, обрыв фазы, повышенное и пониженное напряжение.
Пороговые значения повышенного и пониженного напряжений регулируются (см. таблицу).
Выходные реле активированы при наличии всех трех фаз и надлежащем напряжении.
Если контролируемое напряжение становится выше максимального Umax или ниже минимального Umin порогового значения, выходные реле обесточиваются и переключают свои контакты без задержки или с задержкой (0,1-10 с), в зависимости от того, была ли она задана.
Подача сигнала об ошибке может подавляться, или, для лучшей оценки, он может храниться в течение регулируемого времени задержки от 0,1 до 10 с.
Поворотный выключатель A/B используется для выбора функции времени выдержки.
Положение переключателя A: В случае выявления неисправности, отключение выходных реле и подача соответствующего сигнала об ошибке подавляется в течение заданного времени задержки.
Положение переключателя B: В случае выявления неисправности, отключение выходных реле происходит мгновенно, а сигнал об неисправности подается и хранится в течение заданного времени задержки. Таким образом, также распознаются кратковременные просадки напряжения.
Для индикации типа неисправности используются светодиоды.
Повторное включение выходных реле происходит автоматически, мгновенно или с задержкой (0,1-10 с),
в зависимости от заданной продолжительности задержки, как только напряжение вернется в заданные пределы,
при этом учитывается фиксированный гистерезис 5%.
Индикация и сброс неисправности последовательности чередования фаз и обрыва фазы происходит без задержки по времени.
