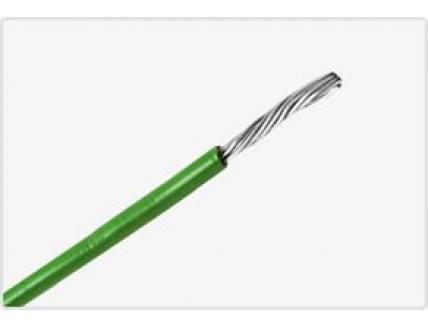

Провод МГШВ 1

МГШВ 1 монтажный провод с медной луженой многопроволочной жилой сечением 1 мм2 в изоляции из полиэфирных нитей и оболочкой из ПВХ пластиката различной цветности.

Технические характеристики провода МГШВ 1

Минимальная температура эксплуатации: -50гр.
Максимальная рабочая температура: +70гр.
Номинальное напряжение: 1000 Вольт.
Электрическое сопротивление 1 км жилы при 20°С не более 20,4 Ом.
Расчетная масса одного километра монтажного провода МГШВ 1х1 : 14,1 кг.
Номинальная толщина изоляции: 0,45 мм.
Срок службы МГШВ 1 не менее 15 лет.

Расшифровка маркировки МГШВ 1*1

М - монтажный.
Г - гибкий.
Ш - изоляция из (шелковых) полиэфирных нитей.
В - виниловая ПВХ оболочка.
1 - сечение медной луженой жилы в квадратных миллиметрах.

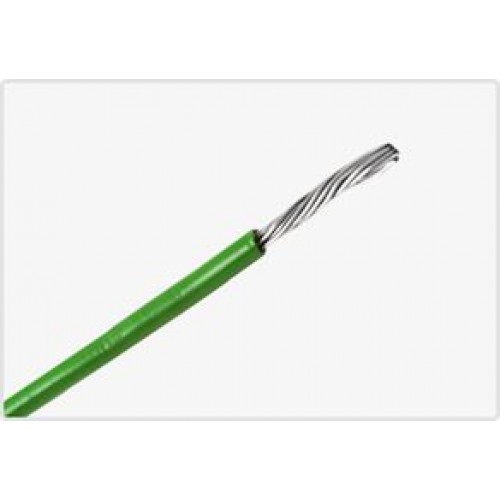

Конструкция провода МГШВ 1х1

1) Жила - медная многопроволочная луженая оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40 процентов.
2) Изоляция - двухслойная разнонаправленная обмотка из полиэфирных нитей.
3) Оболочка - из ПВХ пластиката следующих цветов: белый, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Применение провода МГШВ 1

Провод монтажный МГШВ 1х1 предназначен для подвижного и фиксированного монтажа соединений в электронных и электрических приборах с переменным напряжением до 1000 Вольт и частотой до 10000 Герц, или с постоянным напряжением до 1500 Вольт.
