ВВГЭнг(А)-LSLTx 1х1000

ВВГЭнг(А)-LSLTx 1х1000 - силовой экранированный кабель с одной медной жилой сечением 1000 (Одна тысяча) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, с низкой токсичностью продуктов горения,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма, с низкой токсичностью продуктов пиролиза .
Кабель ВВГЭнг-LSLTx 1*1000 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭнг(А)-LSLTx 1х1000

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
LTx- (low toxic) низкая токсичность продуктов горения.
1 -количество токонесущих жил.
1000 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭнг(А)-LSLTx 1*1000

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного,силового ВВГЭнг(А)-LSLTx 1х1000 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-LSLTx не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности низкотоксичного кабеля ВВГЭнг(А)-LSLTx 1*1000 по ГОСТ 31565-2012:П1б.8.2.1.2.
Срок службы экранированного, кабеля ВВГЭнг(А)-LSLTx 1х1000 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭнг(А)-LSLTx 1х1000

Допустимый ток при прокладке ВВГЭнг(А)-LSLTx 1*1000 на воздухе - 1143 Ампер.
Допустимый ток при прокладке в земле - 933 Ампер.
Допустимый ток односекундного короткого замыкания - 99 кА.
Сопротивление километра жилы - 0.02 Ом.

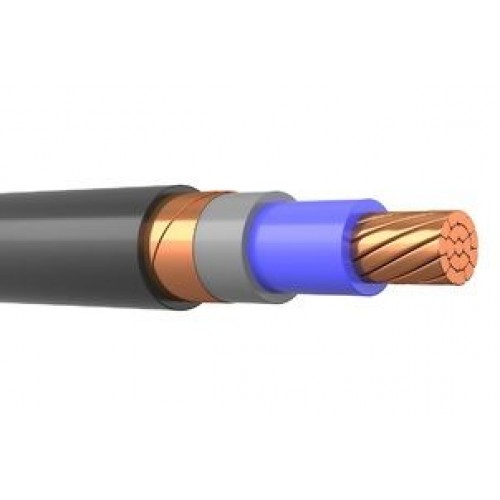

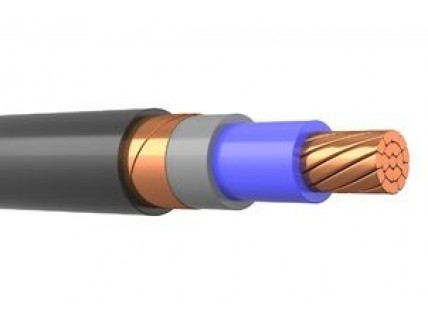

Конструкция кабеля ВВГЭнг(А)-LSLTx 1х1000

1) Жила - медная многопроволочная кругалая сечением 1000 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низкой токсичностью продуктов горения, толщиной 3 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля ВВГЭнг(А)-LSLTx 1х1000

Кабель силовой медный,низкотоксичный,экранированный ВВГЭнг(А)-LSLTx 1*1000 используется для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
ВВГЭнг(А)-LSLTx ХЛ 1х1000 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
