  • ВВГЭнг(А)-FRLS 3х400+1х185

ВВГЭнг(А)-FRLS 3х400+1х185

  • Код Товара: 222056-05
  • Артикул товара: Mesk74451
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВВГЭнг-FRLS 3х400+1х185

Описание товара

   ВВГЭнг(А)-FRLS 3х400+1х185 - силовой экранированный огнестойкий кабель с четырьмя медными жилами сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВВГЭнг-FRLS 3*400+1*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭнг(А)-FRLS 3х400+1х185

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭнг(А)-FRLS 3*400+1*185

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ВВГЭнг(А)-FRLS 3х400+1х185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВВГЭнг(А)-FRLS 3*400+1*185 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы экранированного кабеля ВВГЭнг(А)-FRLS 3х400+1х185 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭнг(А)-FRLS 3х400+1х185

Допустимый ток при прокладке ВВГЭнг(А)-FRLS 3*400+1*185 на воздухе - 633 Ампер.
Допустимый ток при прокладке в земле - 611 Ампер.
Допустимый ток односекундного короткого замыкания - 39.6 кА.
Сопротивление километра жилы - 0.05 Ом.

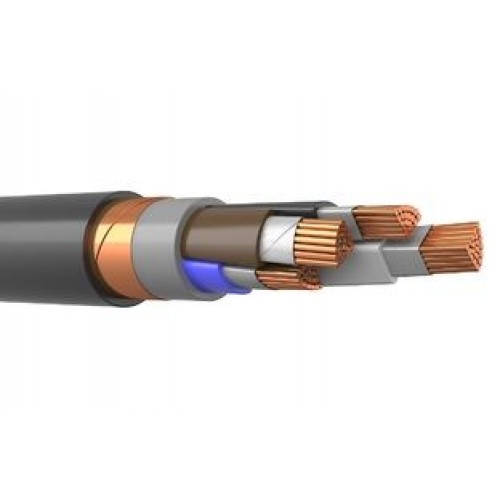

Конструкция кабеля ВВГЭнг(А)-FRLS 3х400+1х185

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 400 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение огнестойкого кабеля ВВГЭнг(А)-FRLS 3х400+1х185

Кабель силовой медный ,огнестойкий,экранированный ВВГЭнг(А)-FRLS 3*400+1*185 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ВВГЭнг(А)-FRLS-ХЛ 3х400+1х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
