ВВГЭ 1х500

ВВГЭ 1х500 - силовой экранированный кабель с одной медной жилой сечением 500 (Пятьсот) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката .
Кабель ВВГЭ 1*500 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭ 1х500

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
1 -количество токонесущих жил.
500 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭ 1*500

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ВВГЭ 1х500 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности экранированного кабеля ВВГЭ 1х500 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы экранированного кабеля ВВГЭ 1*500 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭ 1х500

Допустимый ток при прокладке ВВГЭ 1х500 на воздухе - 792 Ампер.
Допустимый ток при прокладке в земле - 690 Ампер.
Допустимый ток односекундного короткого замыкания - 49.5 кА.
Сопротивление километра жилы - 0.04 Ом.

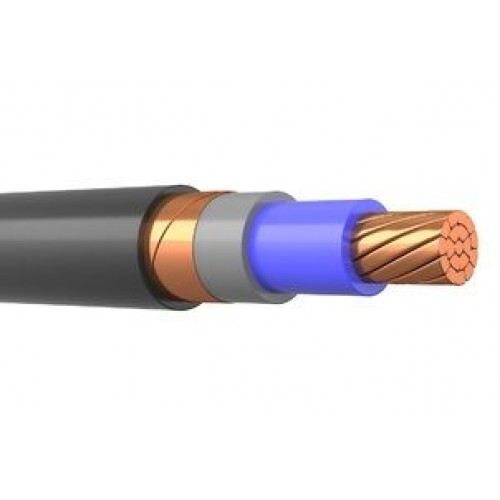

Конструкция кабеля ВВГЭ 1*500

1) Жила - медная многопроволочная кругалая сечением 500 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката.

Применение экранированного кабеля ВВГЭ 1х500

Кабель силовой медный ,экранированный ВВГЭ 1х500 используется для прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ВВГЭ-ХЛ 1*500 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
