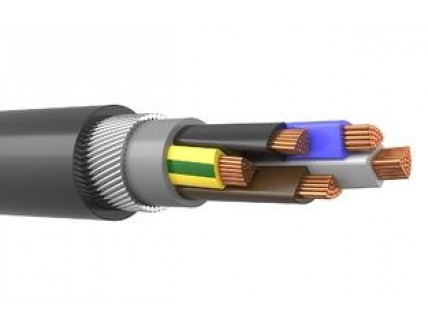

ВКШвнг(А)-LS 5х400

  • Код Товара: 222678-05
  • Артикул товара: Mesk75168
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШвнг-LS 5х400

Описание товара

   ВКШвнг(А)-LS 5х400 - силовой бронированный кабель с пятью медными жилами сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВКШвнг-LS 5*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А)-LS 5х400

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
5 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А)-LS 5*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего, силового ВКШвнг(А)-LS 5х400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности малодымного кабеля ВКШвнг(А)-LS 5*400 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля ВКШвнг(А)-LS 5х400 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А)-LS 5х400

Допустимый ток при прокладке ВКШвнг(А)-LS 5*400 на воздухе - 633 Ампер.
Допустимый ток при прокладке в земле - 611 Ампер.
Допустимый ток односекундного короткого замыкания - 39.6 кА.
Сопротивление километра жилы - 0.05 Ом.

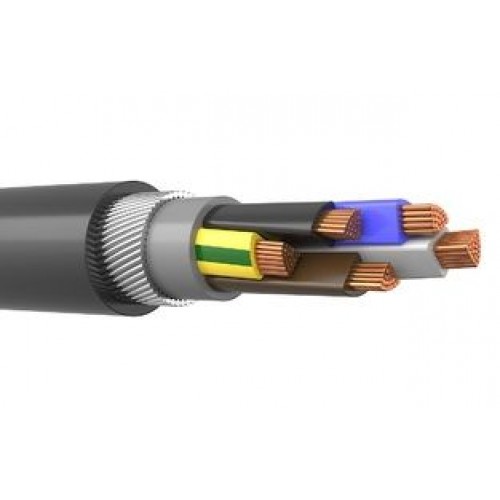

Конструкция кабеля ВКШвнг(А)-LS 5х400

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 400 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низким выделнием дыма, толщиной 2.6 мм.
3) Защитный шланг- из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным выделеним дыма

Применение бронированного кабеля ВКШвнг(А)-LS 5х400

Кабель силовой медный ,негорючий,бронированный,малоымный ВКШвнг(А)-LS 5*400 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ВКШвнг(А)-LS ХЛ 5х400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
