  • ВКШвнг(А)-LS 3х240+1х120

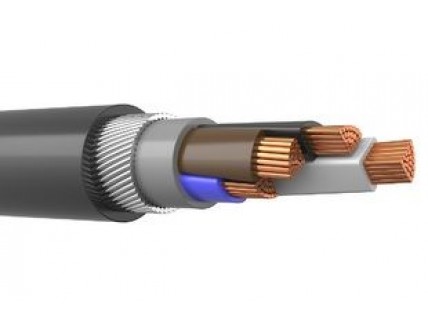

ВКШвнг(А)-LS 3х240+1х120

  • Код Товара: 222631-05
  • Артикул товара: Mesk75147
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШвнг-LS 3х240+1х120

Описание товара

   ВКШвнг(А)-LS 3х240+1х120 - силовой бронированный кабель с четырьмя медными жилами сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВКШвнг-LS 3*240+1*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А)-LS 3х240+1х120

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А)-LS 3*240+1*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего, силового ВКШвнг(А)-LS 3х240+1х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности малодымного кабеля ВКШвнг(А)-LS 3*240+1*120 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля ВКШвнг(А)-LS 3х240+1х120 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А)-LS 3х240+1х120

Допустимый ток при прокладке ВКШвнг(А)-LS 3*240+1*120 на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток односекундного короткого замыкания - 26.8 кА.
Сопротивление километра жилы - 0.08 Ом.

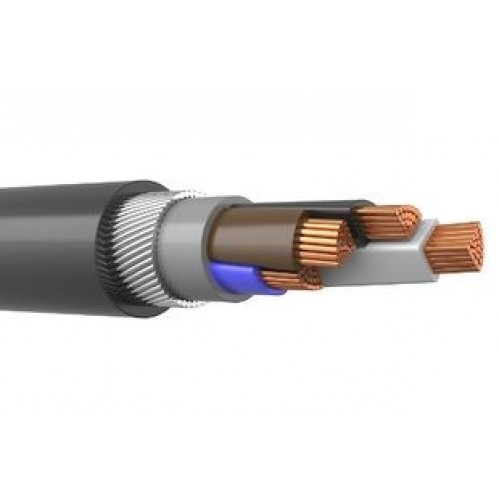

Конструкция кабеля ВКШвнг(А)-LS 3х240+1х120

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низким выделнием дыма, толщиной 2.2 мм.
3) Защитный шланг- из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным выделеним дыма

Применение бронированного кабеля ВКШвнг(А)-LS 3х240+1х120

Кабель силовой медный ,негорючий,бронированный,малоымный ВКШвнг(А)-LS 3*240+1*120 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ВКШвнг(А)-LS ХЛ 3х240+1х120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
