  • ВКШвнг(А)-LS 2х70

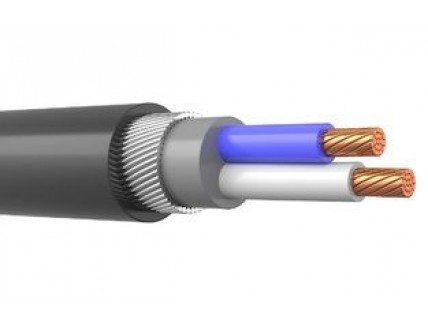

ВКШвнг(А)-LS 2х70

  • Код Товара: 222619-05
  • Артикул товара: Mesk75099
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШВнг-LS 2х70

Описание товара

   ВКШВнг(А)-LS 2х70 - силовой бронированный кабель с двумя медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВКШВнг-LS 2*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А)-LS 2х70

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
2 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А)-LS 2*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего, силового ВКШвнг(А)-LS 2х70 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности малодымного кабеля ВКШвнг(А)-LS 2*70 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля ВКШвнг(А)-LS 2х70 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А)-LS 2х70

Допустимый ток при прокладке ВКШвнг(А)-LS 2*70 на воздухе - 211 Ампер.
Допустимый ток при прокладке в земле - 231 Ампер.
Допустимый ток односекундного короткого замыкания - 7.54 кА.
Сопротивление километра жилы - 0.27 Ом.

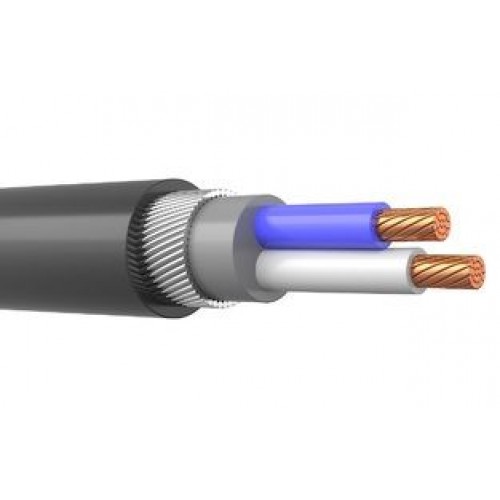

Конструкция кабеля ВКШвнг(А)-LS 2х70

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 70 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низким выделнием дыма, толщиной 1.4 мм.
3) Защитный шланг- из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным выделеним дыма

Применение бронированного кабеля ВКШвнг(А)-LS 2х70

Кабель силовой медный ,негорючий,бронированный,малоымный ВКШвнг(А)-LS 2*70 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ВКШвнг(А)-LS ХЛ 2х70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
