  • ВКШвнг(А)-FRLS 2х35

ВКШвнг(А)-FRLS 2х35

  • Код Товара: 222414-05
  • Артикул товара: Mesk74897
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШВнг-FRLS 2х35

Описание товара

   ВКШВнг(А)-FRLS 2х35 - силовой бронированный огнестойкий кабель с двумя медными жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВКШВнг-FRLS 2*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А)-FRLS 2х35

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
2 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А)-FRLS 2х35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ВКШвнг-FRLS 2х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,огнестойкого кабеля ВКШвнг(А)-FRLS 2х35 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы кабеля ВКШвнг(А)-FRLS 2х35 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А)-FRLS 2х35

Допустимый ток при прокладке ВКШвнг(А)-FRLS 2х35 на воздухе - 137 Ампер.
Допустимый ток при прокладке в земле - 158 Ампер.
Допустимый ток односекундного короткого замыкания - 3.86 кА.
Сопротивление километра жилы - 0.52 Ом.

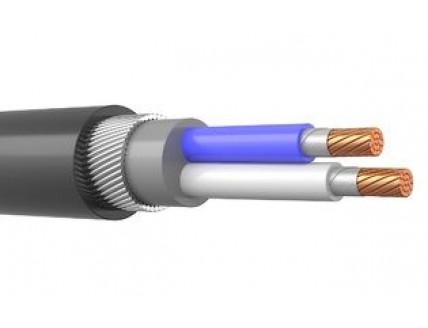

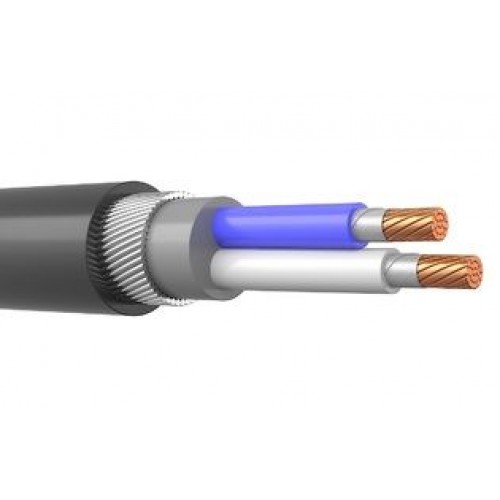

Конструкция кабеля ВКШвнг(А)-FRLS 2х35

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная сечением 35 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.2 мм.
3) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.

Применение бронированного кабеля ВКШвнг(А)-FRLS 2х35

Кабель силовой медный,огнестойкий,бронированный ВКШвнг(А)-FRLS 2х35 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ВКШвнг(А)-FRLS ХЛ 2х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
