  • ВКШвнг 5х35

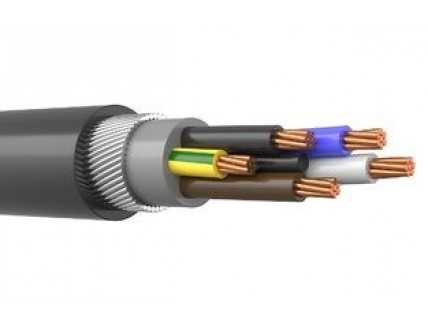

ВКШвнг 5х35

  • Код Товара: 222376-05
  • Артикул товара: Mesk74859
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШВнг 5х35

Описание товара

   ВКШВнг(А) 5х35 - силовой бронированный кабель с пятью медными жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ВКШВнг 5*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А) 5х35

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
5 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А) 5*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего силового ВКШвнг 5х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А) 5х35 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,негорючего кабеля ВКШвнг(А) 5*35 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля ВКШвнг(А) 5х35 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А) 5х35

Допустимый ток при прокладке ВКШвнг(А) 5х35 на воздухе - 137 Ампер.
Допустимый ток при прокладке в земле - 158 Ампер.
Допустимый ток односекундного короткого замыкания - 3.86 кА.
Сопротивление километра жилы - 0.52 Ом.

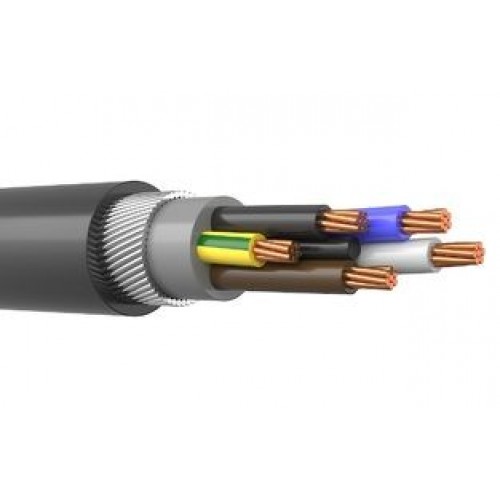

Конструкция кабеля ВКШвнг(А) 5*35

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная сечением 35 мм2.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 1.2 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности

Применение кабеля ВКШвнг(А) 5х35

Кабель силовой медный,негорючий ВКШвнг(А) 5х35 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ВКШвнг(А)-ХЛ 5*35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
