  • ВКШвнг 2х300

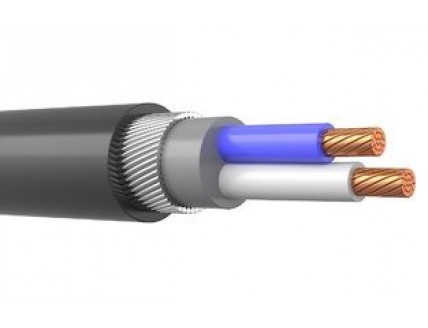

ВКШвнг 2х300

  • Код Товара: 222313-05
  • Артикул товара: Mesk74805
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШвнг 2х300

Описание товара

   ВКШвнг(А) 2х300 - силовой бронированный кабель с двумя медными жилами сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ВКШвнг 2*300 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А) 2х300

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
2 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А) 2*300

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего силового ВКШвнг 2х300 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А) 2х300 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,негорючего кабеля ВКШвнг(А) 2*300 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля ВКШвнг(А) 2х300 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А) 2х300

Допустимый ток при прокладке ВКШвнг(А) 2х300 на воздухе - 542 Ампер.
Допустимый ток при прокладке в земле - 533 Ампер.
Допустимый ток односекундного короткого замыкания - 33.49 кА.
Сопротивление километра жилы - 0.06 Ом.

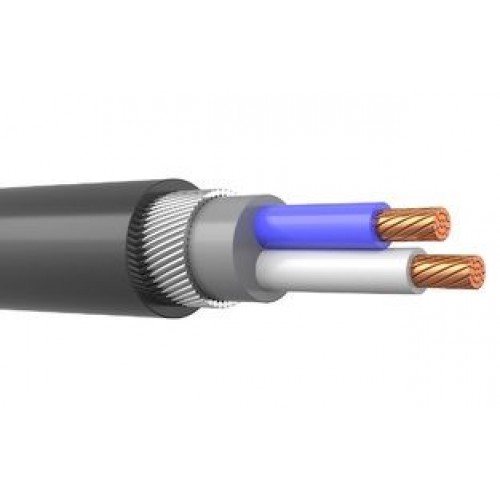

Конструкция кабеля ВКШвнг(А) 2*300

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 300 мм2.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 2.4 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности

Применение кабеля ВКШвнг(А) 2х300

Кабель силовой медный,негорючий ВКШвнг(А) 2х300 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ВКШвнг(А)-ХЛ 2*300 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
