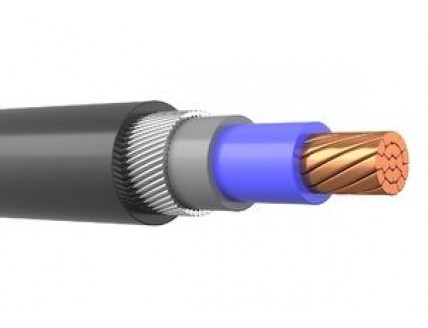

ВКШвнг 1х25

  • Код Товара: 222292-05
  • Артикул товара: Mesk74775
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШвнг 1х25

Описание товара

   ВКШвнг(А) 1х25 - силовой бронированный кабель с одной медной жилой сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ВКШвнг 1*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А) 1х25

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
1 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А) 1*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего силового ВКШвнг 1х25 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А) 1х25 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,негорючего кабеля ВКШвнг(А) 1*25 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля ВКШвнг(А) 1х25 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А) 1х25

Допустимый ток при прокладке ВКШвнг(А) 1х25 на воздухе - 121 Ампер.
Допустимый ток при прокладке в земле - 137 Ампер.
Допустимый ток односекундного короткого замыкания - 2.78 кА.
Сопротивление километра жилы - 0.73 Ом.

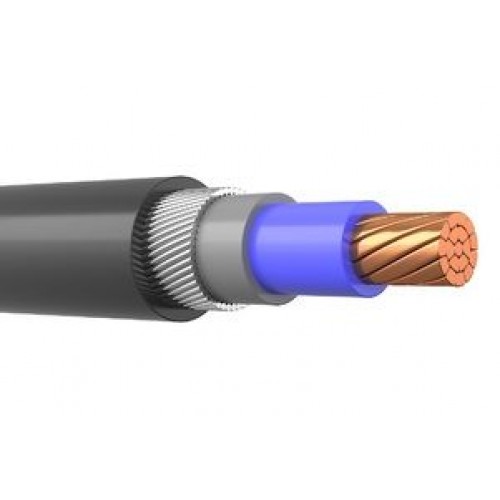

Конструкция кабеля ВКШвнг(А) 1*25

1) Жила - медная однопроволочная круглая, многопроволочная кругалая сечением 25 мм2.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 1.2 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности

Применение кабеля ВКШвнг(А) 1х25

Кабель силовой медный,негорючий ВКШвнг(А) 1х25 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ВКШвнг(А)-ХЛ 1*25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
