  • ВКШвнг 1х16

ВКШвнг 1х16

  • Код Товара: 222288-05
  • Артикул товара: Mesk74774
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШвнг 1х16

Описание товара

   ВКШвнг(А) 1х16 - силовой бронированный кабель с одной медной жилой сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ВКШвнг 1*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШвнг(А) 1х16

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
1 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШвнг(А) 1*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля негорючего силового ВКШвнг 1х16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВКШвнг(А) 1х16 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,негорючего кабеля ВКШвнг(А) 1*16 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы негорючего кабеля ВКШвнг(А) 1х16 не менее 30 лет.

Токовые нагрузки кабеля ВКШвнг(А) 1х16

Допустимый ток при прокладке ВКШвнг(А) 1х16 на воздухе - 89 Ампер.
Допустимый ток при прокладке в земле - 107 Ампер.
Допустимый ток односекундного короткого замыкания - 1.74 кА.
Сопротивление километра жилы - 1.15 Ом.

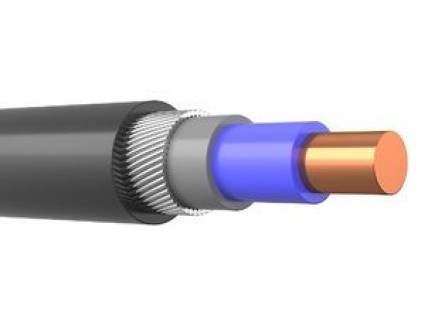

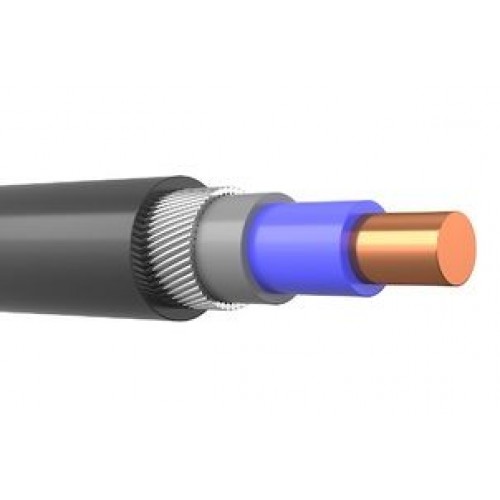

Конструкция кабеля ВКШвнг(А) 1*16

1) Жила - медная однопроволочная круглая, многопроволочная кругалая сечением 16 мм2.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 1 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности

Применение кабеля ВКШвнг(А) 1х16

Кабель силовой медный,негорючий ВКШвнг(А) 1х16 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ВКШвнг(А)-ХЛ 1*16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
