  • ВКШв 5х25

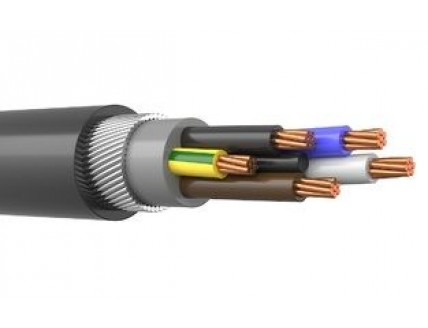

ВКШв 5х25

  • Код Товара: 222274-05
  • Артикул товара: Mesk74758
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВКШв 5х25

Описание товара

   ВКШв 5х25 - силовой бронированный кабель с пятью медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель ВКШв 5*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШв 5х25

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
5 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШв 5*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВКШв 5х25 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля бронированного ВКШв 5х25 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ВКШв 5*25 не менее 30 лет.

Токовые нагрузки кабеля ВКШв 5х25

Допустимый ток при прокладке ВКШв 5х25 на воздухе - 112 Ампер.
Допустимый ток при прокладке в земле - 133 Ампер.
Допустимый ток односекундного короткого замыкания - 2.78 кА.
Сопротивление километра жилы - 0.73 Ом.

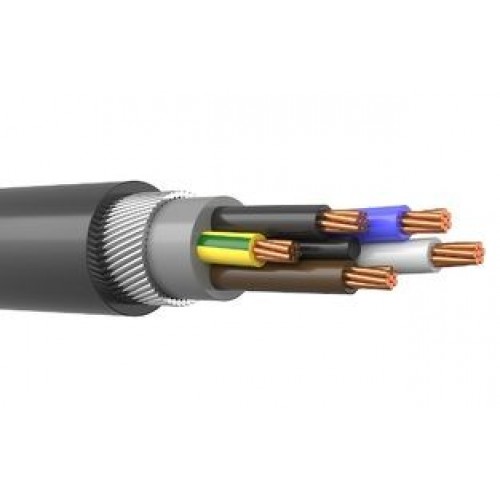

Конструкция кабеля ВКШв 5*25

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная сечением 25 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.2 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката/
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВКШв 5х25

Кабель силовой медный,бронированный ВКШв 5х25 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ВКШв-ХЛ 5*25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
