  • ВБШвнг(А)-LSLTx 3х240+1х120

ВБШвнг(А)-LSLTx 3х240+1х120

  • Код Товара: 215662-05
  • Артикул товара: Mesk73947
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВБШвнг-LSLTx 3х240+1х120

Описание товара

   ВБШвнг(А)-LSLTx 3х240+1х120 - силовой бронированный кабель с четырьмя медными жилами сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, с низкой токсичностью продуктов горения,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма, с низкой токсичностью продуктов пиролиза .
Кабель ВБШвнг-LSLTx 3*240+1*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВБШвнг(А)-LSLTx 3х240+1х120

В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
LTx- (low toxic) низкая токсичность продуктов горения.
4 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВБШвнг(А)-LSLTx 3*240+1*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля низкотоксичного силового ВБШвнг-LSLTx 3х240+1х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВБШвнг(А)-LSLTx не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности низкотоксичного кабеля ВБШвнг(А)-LSLTx 3*240+1*120 по ГОСТ 31565-2012:П1б.8.2.1.2.
Срок службы бронированного кабеля ВБШвнг(А)-LSLTx 3х240+1х120 не менее 30 лет.

Токовые нагрузки кабеля ВБШвнг(А)-LSLTx 3х240+1х120

Допустимый ток при прокладке ВБШвнг(А)-LSLTx 3*240+1*120 на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток односекундного короткого замыкания - 26.8 кА.
Сопротивление километра жилы - 0.08 Ом.

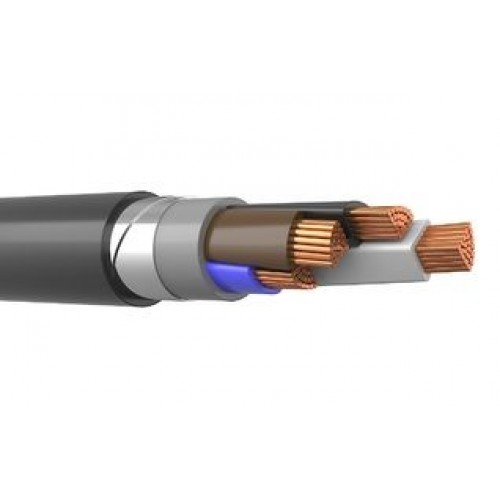

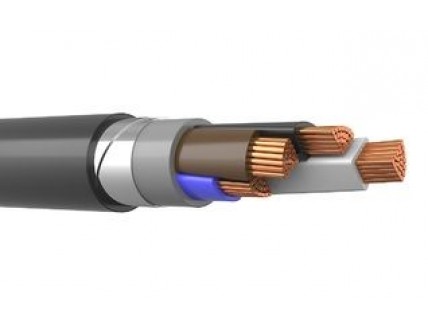

Конструкция кабеля ВБШвнг(А)-LSLTx 3х240+1х120

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низкой токсичностью продуктов горения, толщиной 2.2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВБШвнг(А)-LSLTx 3х240+1х120

Кабель силовой медный ,низкотоксичный,бронированный ВБШвнг(А)-LSLTx 3*240+1*120 используется для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.Допускается прокладка в земле (траншеях)
ВБШвнг(А)-LSLTx ХЛ 3х240+1х120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
