  • ВБШвнг(А)-FRLSLTx 1х6

ВБШвнг(А)-FRLSLTx 1х6

  • Код Товара: 215594-05
  • Артикул товара: Mesk73772
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ВБШвнг-FRLSLTx 1х6

Описание товара

   ВБШвнг(А)-FRLSLTx 1х6 - силовой бронированный огнестойкий кабель с одной медной жилой сечением 6 (Шесть) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, с низкой токсичностью продуктов горения,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма, с низкой токсичностью продуктов пиролиза .
Кабель ВБШвнг-FRLSLTx 1*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВБШвнг(А)-FRLSLTx 1х6

В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
LTx- (low toxic) низкая токсичность продуктов горения.
1 -количество токонесущих жил.
6 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВБШвнг(А)-FRLSLTx 1*6

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированнго силового ВБШвнг(А)-FRLSLTx 1х6 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВБШвнг(А)-FRLSLTx не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности низкотоксичного кабеля ВБШвнг(А)-FRLSLTx 1*6 по ГОСТ 31565-2012:П2.7.2.1.2.
Срок службы огнестойкого кабеля ВБШвнг(А)-FRLSLTx 1х6 не менее 30 лет.

Токовые нагрузки кабеля ВБШвнг(А)-FRLSLTx 1х6

Допустимый ток при прокладке ВБШвнг(А)-FRLSLTx 1*6 на воздухе - 50 Ампер.
Допустимый ток при прокладке в земле - 62 Ампер.
Допустимый ток односекундного короткого замыкания - 0.65 кА.
Сопротивление километра жилы - 3.08 Ом.

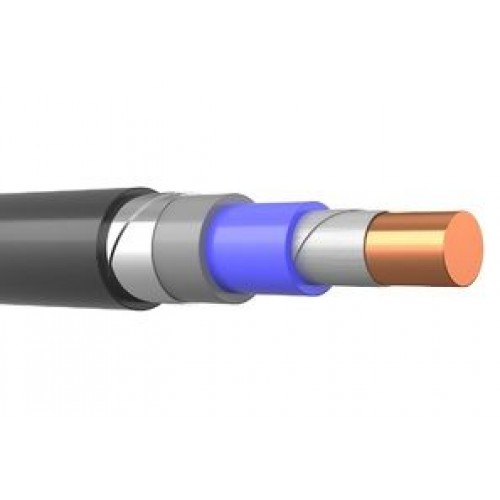

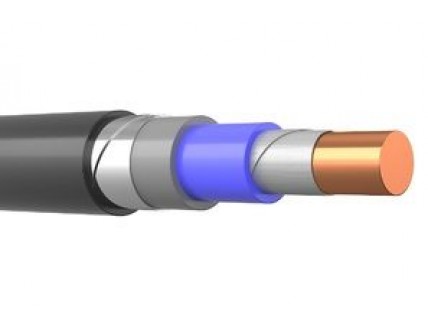

Конструкция кабеля ВБШвнг(А)-FRLSLTx 1х6

1) Жила - медная однопроволочная круглая сечением 6 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным выделеним дыма и низкой токсичностью продуктов горения,толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным выделеним дыма и низкой токсичностью продуктов горения.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВБШвнг(А)-FRLSLTx 1х6

Кабель силовой медный ВБШвнг(А)-FRLSLTx 1*6 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.Допускается прокладка в земле (траншеях)
ВБШвнг(А)-FRLSLTx ХЛ 1х6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
