ПвВГнг(А)-LS 3х35

ПвВГнг(А)-LS 3х35 - силовой кабель с тремя медными жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГнг-LS 3*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А)-LS 3х35

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
3 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А)-LS 3*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж малодымного кабеля силового ПвВГнг-LS 3х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А)-LS 3*35 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГнг(А)-LS 3х35 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А)-LS 3х35

Допустимый ток при прокладке ПвВГнг(А)-LS 3*35 на воздухе - 172 Ампер.
Допустимый ток при прокладке в земле - 173 Ампер.
Допустимый ток односекундного короткого замыкания - 4.8 кА.
Сопротивление километра жилы - 0.52 Ом.

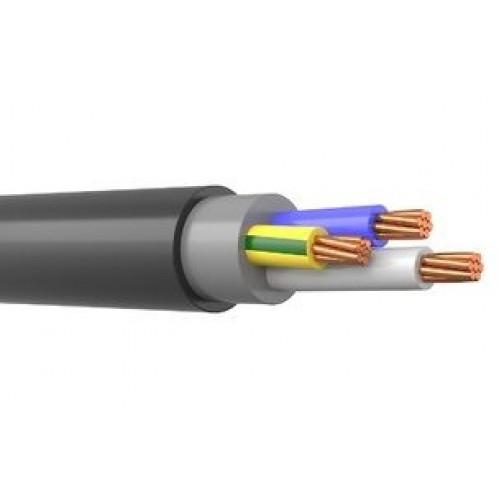

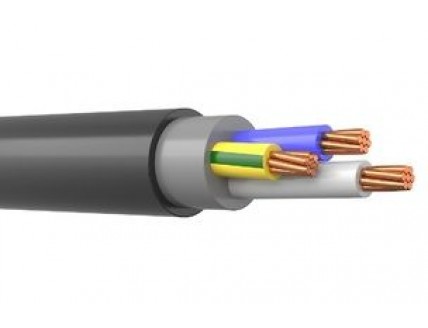

Конструкция кабеля ПвВГнг(А)-LS 3х35

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 35 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 0.9 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделнием дыма
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А)-LS 3х35

Кабель силовой медный ,негорючий,малодымный ПвВГнг(А)-LS 3*35 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГнг(А)-LS-ХЛ 3х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
