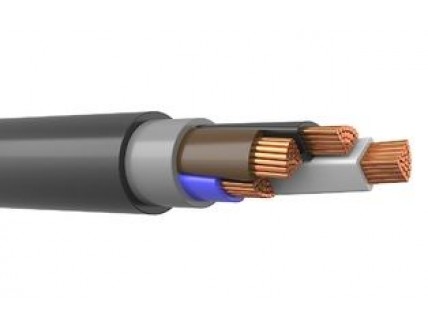

ПвВГнг(А)-LS 3х300+1х150

  • Код Товара: 225520-05
  • Артикул товара: Mesk77459
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГнг-LS 3х300+1х150

Описание товара

   ПвВГнг(А)-LS 3х300+1х150 - силовой кабель с четырьмя медными жилами сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГнг-LS 3*300+1*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А)-LS 3х300+1х150

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А)-LS 3*300+1*150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж малодымного кабеля силового ПвВГнг-LS 3х300+1х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А)-LS 3*300+1*150 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГнг(А)-LS 3х300+1х150 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А)-LS 3х300+1х150

Допустимый ток при прокладке ПвВГнг(А)-LS 3*300+1*150 на воздухе - 688 Ампер.
Допустимый ток при прокладке в земле - 583 Ампер.
Допустимый ток односекундного короткого замыкания - 47.64 кА.
Сопротивление километра жилы - 0.06 Ом.

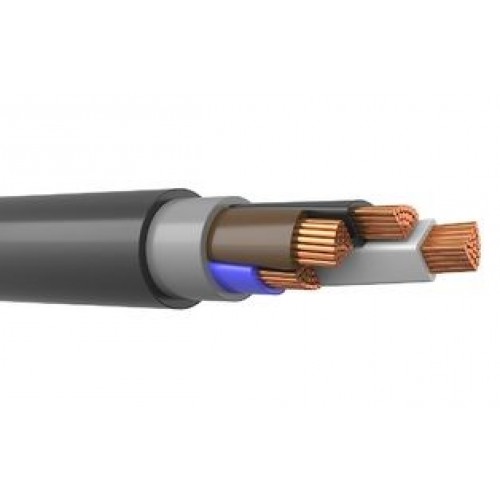

Конструкция кабеля ПвВГнг(А)-LS 3х300+1х150

1) Жила - медная многопроволочная круглая,многопроволочная секторная 300 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 1.8 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделнием дыма
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А)-LS 3х300+1х150

Кабель силовой медный ,негорючий,малодымный ПвВГнг(А)-LS 3*300+1*150 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГнг(А)-LS-ХЛ 3х300+1х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
