  • ПвВГнг(А)-FRLS 3х400+1х185

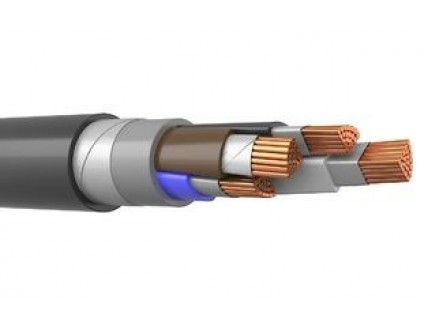

ПвВГнг(А)-FRLS 3х400+1х185

  • Код Товара: 225454-05
  • Артикул товара: Mesk77361
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГнг-FRLS 3х400+1х185

Описание товара

   ПвВГнг(А)-FRLS 3х400+1х185 - силовой огнестойкий кабель с четырьмя медными жилами сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГнг-FRLS 3*400+1*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А)-FRLS 3х400+1х185

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А)-FRLS 3х400+1х185

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж огнестойкого кабеля силового ПвВГнг-FRLS 3х400+1х185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности,огнестойкого кабеля ПвВГнг(А)-FRLS 3х400+1х185 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы,огнестойкого кабеля ПвВГнг(А)-FRLS 3х400+1х185 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А)-FRLS 3х400+1х185

Допустимый ток при прокладке ПвВГнг(А)-FRLS 3х400+1х185 на воздухе - 807 Ампер.
Допустимый ток при прокладке в земле - 669 Ампер.
Допустимый ток односекундного короткого замыкания - 55.2 кА.
Сопротивление километра жилы - 0.05 Ом.

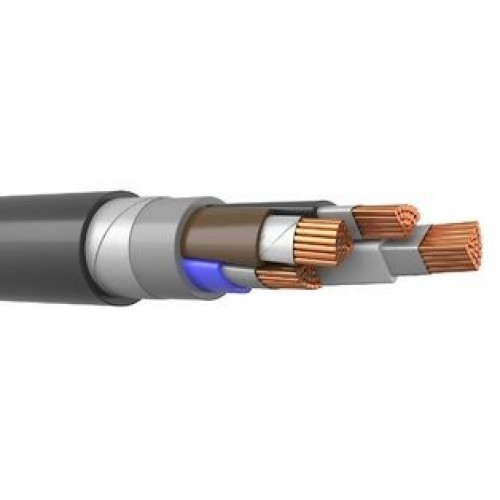

Конструкция кабеля ПвВГнг(А)-FRLS 3х400+1х185

1) Жила - медная многопроволочная круглая,многопроволочная секторная 400 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из сшитого полиэтилена, толщиной 2 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение огнестойкого кабеля ПвВГнг(А)-FRLS 3х400+1х185

Кабель силовой медный.огнестойкий ПвВГнг(А)-FRLS 3х400+1х185 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ПвВГнг(А)-FRLS-ХЛ 3х400+1х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
