ПвВГнг 5х240

ПвВГнг(А) 5х240 - силовой кабель с пятью медными жилами сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 5*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А) 5х240

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
5 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А) 5*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 5х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 5х240 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 5*240 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 5х240 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А) 5х240

Допустимый ток при прокладке ПвВГнг(А) 5*240 на воздухе - 598 Ампер.
Допустимый ток при прокладке в земле - 515 Ампер.
Допустимый ток односекундного короткого замыкания - 32.33 кА.
Сопротивление километра жилы - 0.08 Ом.

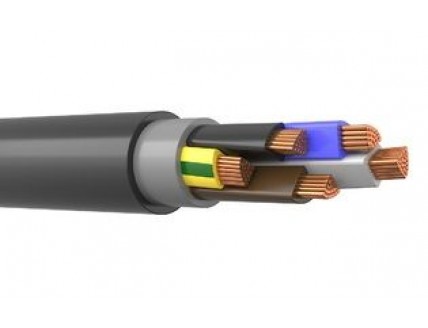

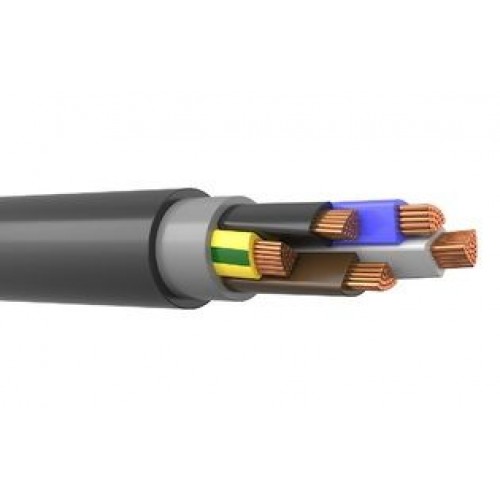

Конструкция кабеля ПвВГнг(А) 5х240

1) Жила - медная многопроволочная круглая,многопроволочная секторная 240 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А) 5х240

Кабель силовой медный ,негорючий ПвВГнг(А) 5*240 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 5х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
