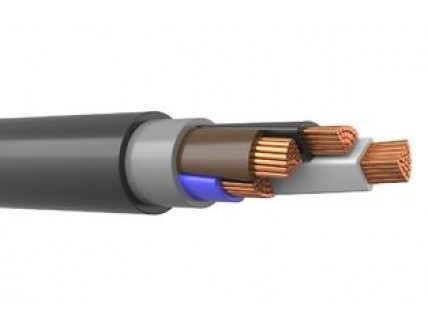

ПвВГнг 3х70+1х35

ПвВГнг(А) 3х70+1х35 - силовой кабель с четырьмя медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 3*70+1*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А) 3х70+1х35

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
4 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А) 3*70+1*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 3х70+1х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 3х70+1х35 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 3*70+1*35 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 3х70+1х35 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А) 3х70+1х35

Допустимый ток при прокладке ПвВГнг(А) 3*70+1*35 на воздухе - 265 Ампер.
Допустимый ток при прокладке в земле - 253 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.27 Ом.

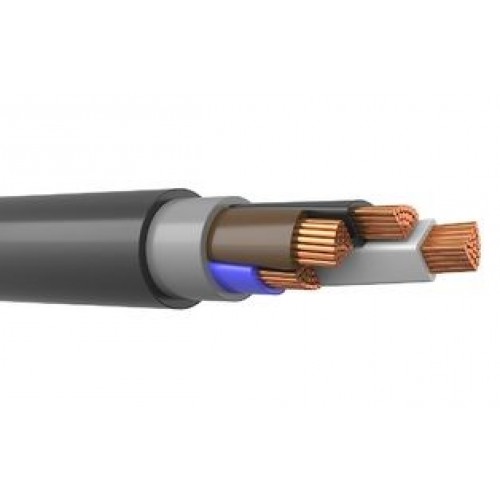

Конструкция кабеля ПвВГнг(А) 3х70+1х35

1) Жила - медная многопроволочная круглая,многопроволочная секторная 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А) 3х70+1х35

Кабель силовой медный ,негорючий ПвВГнг(А) 3*70+1*35 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 3х70+1х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
