  • ПвВГнг 3х185+1х95

ПвВГнг 3х185+1х95

  • Код Товара: 225376-05
  • Артикул товара: Mesk77255
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГнг 3х185+1х95

Описание товара

   ПвВГнг(А) 3х185+1х95 - силовой кабель с четырьмя медными жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 3*185+1*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А) 3х185+1х95

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
4 -количество токонесущих жил.
185 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А) 3*185+1*95

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 3х185+1х95 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 3х185+1х95 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 3*185+1*95 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 3х185+1х95 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А) 3х185+1х95

Допустимый ток при прокладке ПвВГнг(А) 3*185+1*95 на воздухе - 504 Ампер.
Допустимый ток при прокладке в земле - 442 Ампер.
Допустимый ток односекундного короткого замыкания - 25.35 кА.
Сопротивление километра жилы - 0.1 Ом.

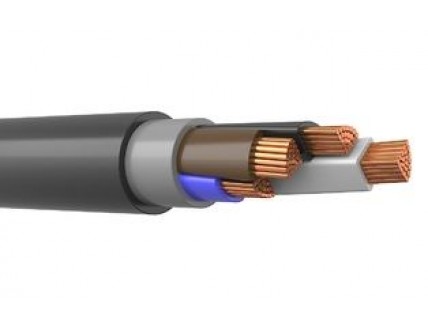

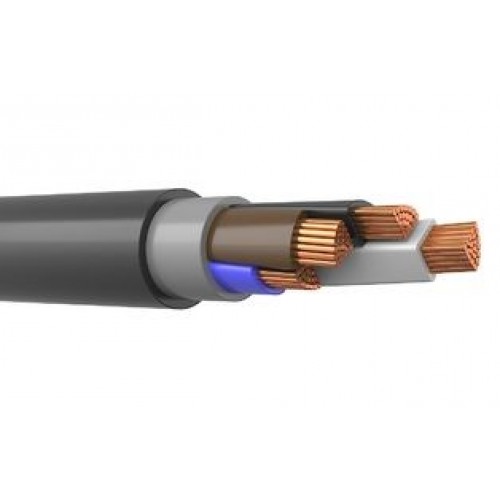

Конструкция кабеля ПвВГнг(А) 3х185+1х95

1) Жила - медная многопроволочная круглая,многопроволочная секторная 185 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А) 3х185+1х95

Кабель силовой медный ,негорючий ПвВГнг(А) 3*185+1*95 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 3х185+1х95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
