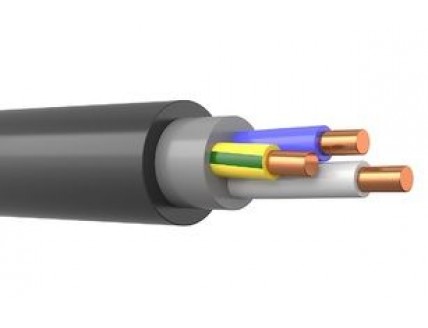

ПвВГнг 3х16

ПвВГнг(А) 3х16 - силовой кабель с тремя медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 3*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А) 3х16

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
3 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А) 3*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 3х16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 3х16 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 3*16 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 3х16 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А) 3х16

Допустимый ток при прокладке ПвВГнг(А) 3*16 на воздухе - 104 Ампер.
Допустимый ток при прокладке в земле - 112 Ампер.
Допустимый ток односекундного короткого замыкания - 2.16 кА.
Сопротивление километра жилы - 1.15 Ом.

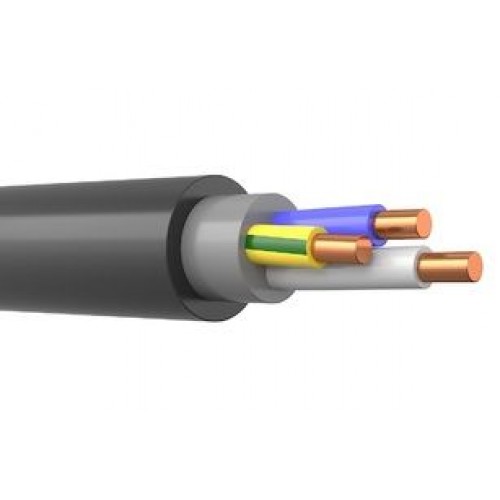

Конструкция кабеля ПвВГнг(А) 3х16

1) Жила - медная однопроволочная круглая, многопроволочная круглая 16 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А) 3х16

Кабель силовой медный ,негорючий ПвВГнг(А) 3*16 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 3х16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
