Описание товара

   ПвВГЭнг(А)-LS 5х240 - силовой экранированный кабель с пятью медными жилами сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГЭнг-LS 5*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭнг(А)-LS 5х240

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
5 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭнг(А)-LS 5*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭнг-LS 5х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГЭнг(А)-LS 5х240 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГЭнг(А)-LS 5*240 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭнг(А)-LS 5х240

Допустимый ток при прокладке ПвВГЭнг(А)-LS 5х240 на воздухе - 598 Ампер.
Допустимый ток при прокладке в земле - 515 Ампер.
Допустимый ток односекундного короткого замыкания - 32.33 кА.
Сопротивление километра жилы - 0.08 Ом.

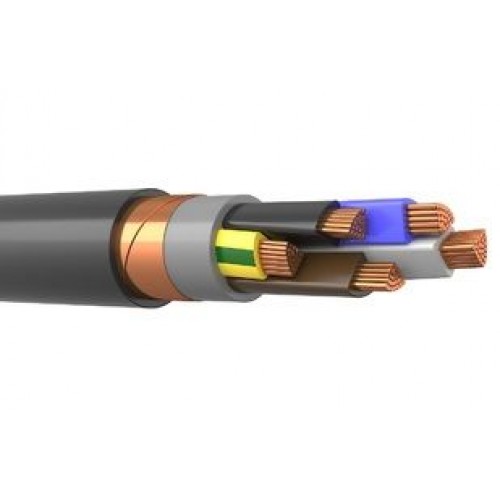

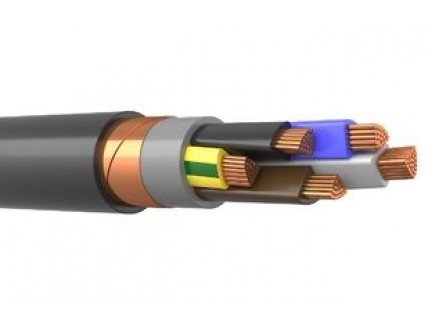

Конструкция кабеля ПвВГЭнг(А)-LS 5х240

1) Жила - медная многопроволочная круглая,многопроволочная секторная 240 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 1.7 мм.
3) Внутренняя оболочка -из поливинилхлоридного пластиката с низким выделением дыма, пониженной горючести..
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля ПвВГЭнг(А)-LS 5*240

Кабель силовой медный,экранированный,негорючий,малодымный ПвВГЭнг(А)-LS 5х240 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГЭнг(А)-LS-ХЛ 5х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
