  • ПвВГЭнг(А)-LS 3х25

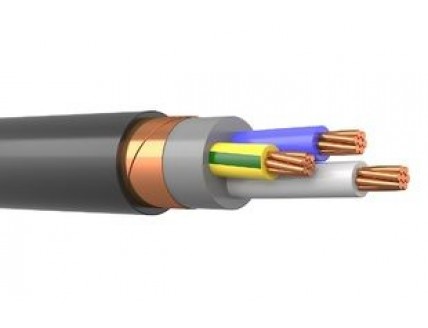

ПвВГЭнг(А)-LS 3х25

  • Код Товара: 225778-05
  • Артикул товара: Mesk77723
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГЭнг-LS 3х25

Описание товара

   ПвВГЭнг(А)-LS 3х25 - силовой экранированный кабель с тремя медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГЭнг-LS 3*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭнг(А)-LS 3х25

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
3 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭнг(А)-LS 3*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭнг-LS 3х25 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГЭнг(А)-LS 3х25 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГЭнг(А)-LS 3*25 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭнг(А)-LS 3х25

Допустимый ток при прокладке ПвВГЭнг(А)-LS 3х25 на воздухе - 141 Ампер.
Допустимый ток при прокладке в земле - 144 Ампер.
Допустимый ток односекундного короткого замыкания - 3.46 кА.
Сопротивление километра жилы - 0.73 Ом.

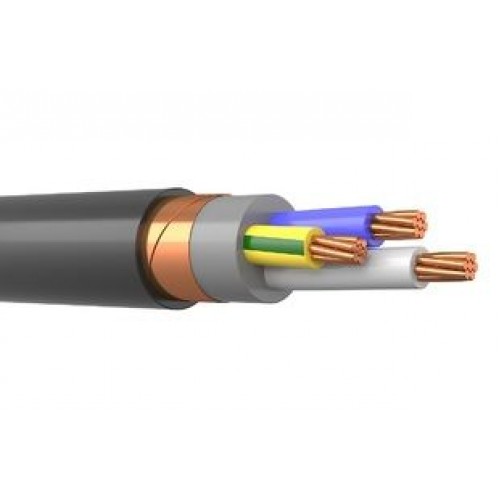

Конструкция кабеля ПвВГЭнг(А)-LS 3х25

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 25 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 0.9 мм.
3) Внутренняя оболочка -из поливинилхлоридного пластиката с низким выделением дыма, пониженной горючести..
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля ПвВГЭнг(А)-LS 3*25

Кабель силовой медный,экранированный,негорючий,малодымный ПвВГЭнг(А)-LS 3х25 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГЭнг(А)-LS-ХЛ 3х25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
