  • ПвВГЭнг(А)-LS 1х1000

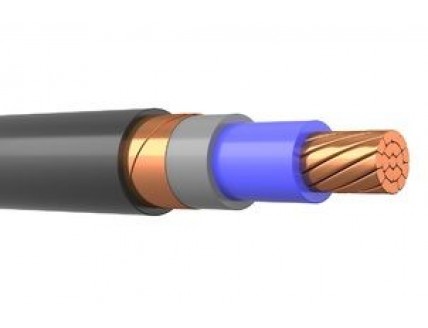

ПвВГЭнг(А)-LS 1х1000

  • Код Товара: 225730-05
  • Артикул товара: Mesk77699
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГЭнг-LS 1х1000

Описание товара

   ПвВГЭнг(А)-LS 1х1000 - силовой экранированный кабель с одной медной жилой сечением 1000 (Одна тысяча) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГЭнг-LS 1*1000 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭнг(А)-LS 1х1000

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
1000 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭнг(А)-LS 1*1000

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭнг-LS 1х1000 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГЭнг(А)-LS 1х1000 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГЭнг(А)-LS 1*1000 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭнг(А)-LS 1х1000

Допустимый ток при прокладке ПвВГЭнг(А)-LS 1х1000 на воздухе - 1451 Ампер.
Допустимый ток при прокладке в земле - 1019 Ампер.
Допустимый ток односекундного короткого замыкания - 138 кА.
Сопротивление километра жилы - 0.02 Ом.

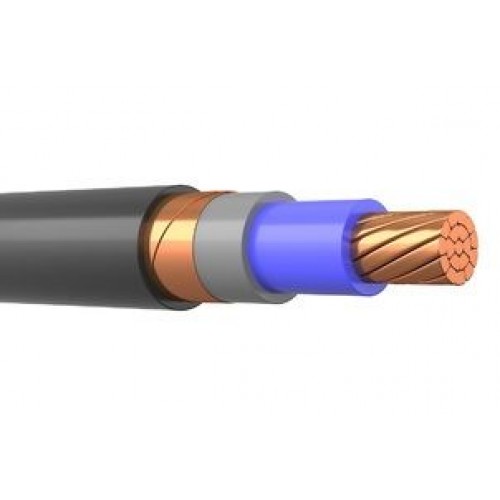

Конструкция кабеля ПвВГЭнг(А)-LS 1х1000

1) Жила - медная многопроволочная круглая 1000 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 2.8 мм.
3) Внутренняя оболочка -из поливинилхлоридного пластиката с низким выделением дыма, пониженной горючести..
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля ПвВГЭнг(А)-LS 1*1000

Кабель силовой медный,экранированный,негорючий,малодымный ПвВГЭнг(А)-LS 1х1000 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГЭнг(А)-LS-ХЛ 1х1000 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
