  • ПвВГЭнг 3х95+1х50

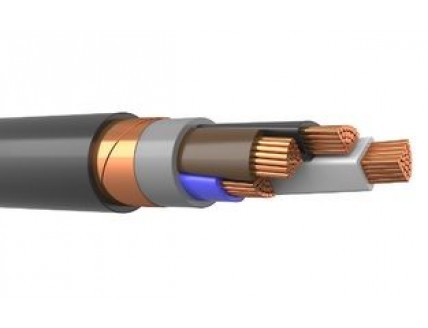

ПвВГЭнг 3х95+1х50

  • Код Товара: 225693-05
  • Артикул товара: Mesk77649
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГЭнг 3х95+1х50

Описание товара

   ПвВГЭнг(А) 3х95+1х50 - силовой экранированный кабель с четырьмя медными жилами сечением 95 (Девяносто пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГЭнг 3*95+1*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭнг(А) 3х95+1х50

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
4 -количество токонесущих жил.
95 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭнг(А) 3*95+1*50

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭнг 3х95+1х50 без предварительного подогрева производится при температуре от -15 градусов.
Кабели не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГЭнг(А) 3х95+1х50 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы экранированного кабеля ПвВГЭнг(А) 3*95+1*50 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭнг(А) 3х95+1х50

Допустимый ток при прокладке ПвВГЭнг(А) 3х95+1х50 на воздухе - 327 Ампер.
Допустимый ток при прокладке в земле - 304 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.19 Ом.

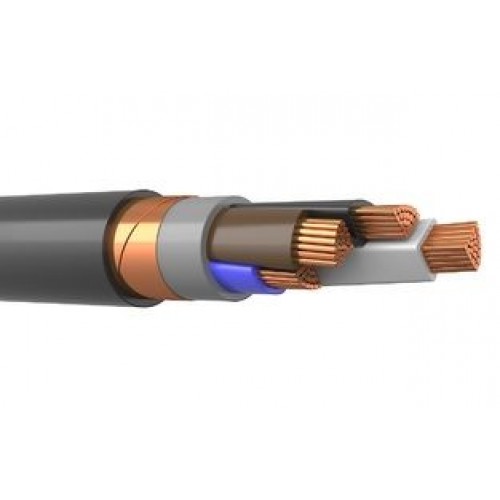

Конструкция кабеля ПвВГЭнг(А) 3*95+1*50

1) Жила - медная многопроволочная круглая,многопроволочная секторная 95 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГЭнг(А) 3х95+1х50

Кабель силовой медный,экранированный,негорючий ПвВГЭнг(А) 3х95+1х50 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГЭнг(А)-ХЛ 3х95+1х50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
