  • ПвВГЭнг 1х2,5

ПвВГЭнг 1х2,5

  • Код Товара: 225635-05
  • Артикул товара: Mesk77580
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГЭнг 1х2, 5

Описание товара

   ПвВГЭнг(А) 1х2,5 - силовой экранированный кабель с одной медной жилой сечением 2,5 (Две целых пять десятых) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГЭнг 1*2.5 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭнг(А) 1х2.5

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
1 -количество токонесущих жил.
2.5 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭнг(А) 1*2,5

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭнг 1х2.5 без предварительного подогрева производится при температуре от -15 градусов.
Кабели не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГЭнг(А) 1х2,5 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы экранированного кабеля ПвВГЭнг(А) 1*2.5 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭнг(А) 1х2,5

Допустимый ток при прокладке ПвВГЭнг(А) 1х2.5 на воздухе - 36 Ампер.
Допустимый ток при прокладке в земле - 42 Ампер.
Допустимый ток односекундного короткого замыкания - 0.34 кА.
Сопротивление километра жилы - 7.41 Ом.

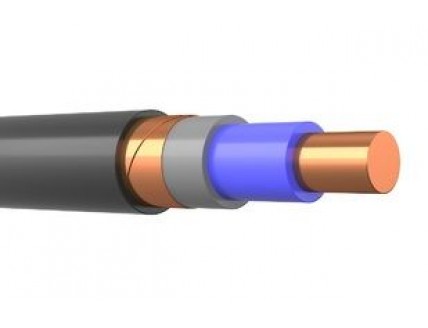

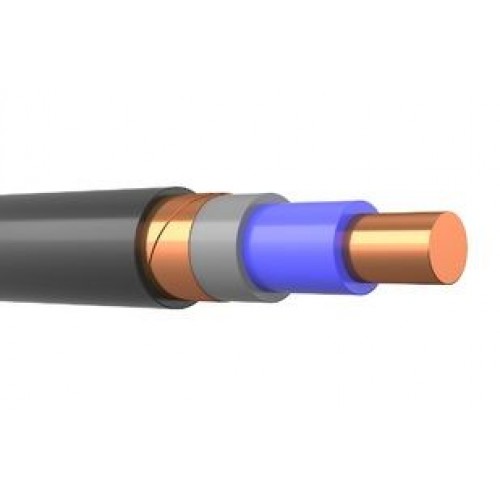

Конструкция кабеля ПвВГЭнг(А) 1*2,5

1) Жила - медная однопроволочная круглая 2.5 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГЭнг(А) 1х2.5

Кабель силовой медный,экранированный,негорючий ПвВГЭнг(А) 1х2,5 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГЭнг(А)-ХЛ 1х2.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
