  • ПвВГЭ 2х70

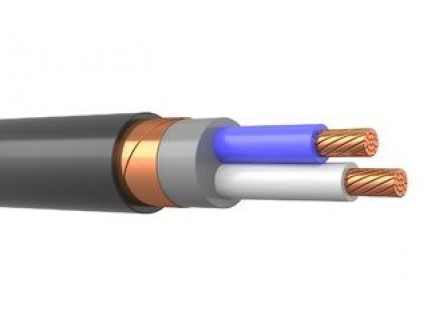

ПвВГЭ 2х70

  • Код Товара: 225564-05
  • Артикул товара: Mesk77509
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвВГЭ 2х70

Описание товара

   ПвВГЭ 2х70 - силовой экранированный кабель с двумя медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката .
Кабель ПвВГЭ 2*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГЭ 2х70

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
2 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГЭ 2*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,экранированного ПвВГЭ 2х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности экранированного кабеля ПвВГЭ 2х70 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы экранированного кабеля ПвВГЭ 2*70 не менее 30 лет.

Токовые нагрузки кабеля ПвВГЭ 2х70

Допустимый ток при прокладке ПвВГЭ 2х70 на воздухе - 265 Ампер.
Допустимый ток при прокладке в земле - 253 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.27 Ом.

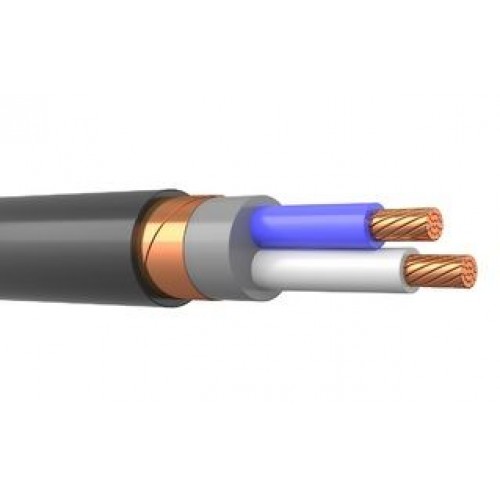

Конструкция кабеля ПвВГЭ 2*70

1) Жила - медная многопроволочная круглая,многопроволочная секторная 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката

Применение экранированного кабеля ПвВГЭ 2х70

Кабель силовой медный,экранированный ПвВГЭ 2х70 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвВГЭ-ХЛ 2*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
