  • ПвПГЭнг(А)-HF 1х1000

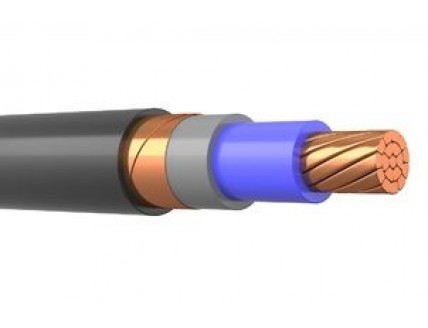

ПвПГЭнг(А)-HF 1х1000

  • Код Товара: 226178-05
  • Артикул товара: Mesk78499
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвПГЭнг-HF 1х1000

Описание товара

   ПвПГЭнг(А)-HF 1х1000 - силовой экранированный кабель с одной медной жилой сечением 1000 (Одна тысяча) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение,в экране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГЭнг-HF 1*1000 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвПГЭнг(А)-HF 1х1000

Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
1000 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвПГЭнг(А)-HF 1*1000

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж экранированного кабеля силового ПвПГЭнг-HF 1х1000 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГЭнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвПГЭнг(А)-HF 1*1000 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы экранированного ,безгалогенного кабеля ПвПГЭнг(А)-HF 1х1000 не менее 30 лет.

Токовые нагрузки кабеля ПвПГЭнг(А)-HF 1х1000

Допустимый ток при прокладке ПвПГЭнг(А)-HF 1*1000 на воздухе - 1451 Ампер.
Допустимый ток при прокладке в земле - 1019 Ампер.
Допустимый ток односекундного короткого замыкания - 138 кА.
Сопротивление километра жилы - 0.02 Ом.

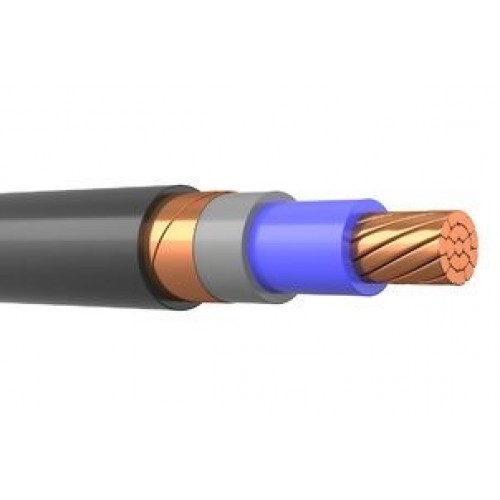

Конструкция кабеля ПвПГЭнг(А)-HF 1х1000

1) Жила - медная многопроволочная круглая, многопроволочная секторная сечением 1000 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 2.8 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение экранированного кабеля ПвПГЭнг(А)-HF 1х1000

Кабель силовой, медный ,экранированный ,безгалогенный, ПвПГЭнг(А)-HF 1*1000 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвПГЭнг(А)-HF-ХЛ 1х1000 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
