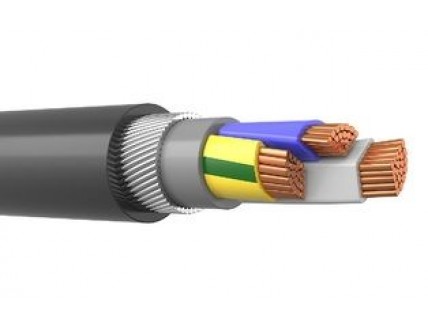

ПвКШвнг(А)-LS 3х185

  • Код Товара: 225988-05
  • Артикул товара: Mesk78030
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвКШвнг-LS 3х185

Описание товара

   ПвКШвнг(А)-LS 3х185 - силовой бронированный кабель с тремя медными жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвКШвнг-LS 3*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвКШвнг(А)-LS 3х185

Пв - изоляция из сшитого полиэтилена пониженной пожарной опасности.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
3 -количество токонесущих жил.
185 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвКШвнг(А)-LS 3*185

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ПвКШвнг-LS 3х185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвКШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвКШвнг(А)-LS 3х185 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвКШвнг(А)-LS 3х185 не менее 30 лет.

Токовые нагрузки кабеля ПвКШвнг(А)-LS 3*185

Допустимый ток при прокладке ПвКШвнг(А)-LS 3х185 на воздухе - 504 Ампер.
Допустимый ток при прокладке в земле - 442 Ампер.
Допустимый ток односекундного короткого замыкания - 25.35 кА.
Сопротивление километра жилы - 0.1 Ом.

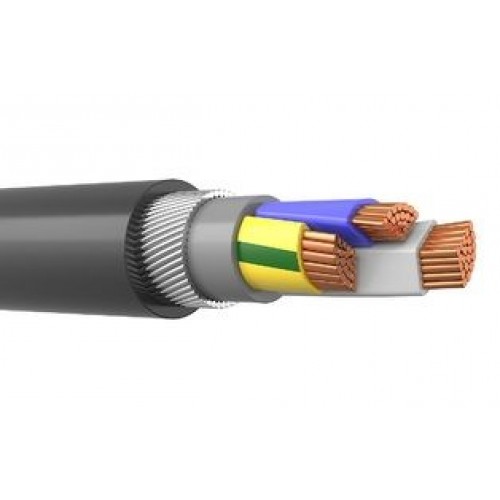

Конструкция кабеля ПвКШвнг(А)-LS 3х185

1) Жила - медная многопроволочная круглая,многопроволочная секторная 185 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 1.6 мм.
3) Внутренняя оболочка -из поливинилхлоридного пластиката с низким выделением дыма, пониженной горючести.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ПвКШвнг(А)-LS 3*185

Кабель силовой медный ,бронированный, негорючий, малодымный ПвКШвнг(А)-LS 3х185 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвКШвнг(А)-LS-ХЛ 3х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
