  • ПвКШвнг(А)-LS 1х6

ПвКШвнг(А)-LS 1х6

  • Код Товара: 225960-05
  • Артикул товара: Mesk77982
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвКШвнг-LS 1х6

Описание товара

   ПвКШвнг(А)-LS 1х6 - силовой бронированный кабель с одной медной жилой сечением 6 (Шесть) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвКШвнг-LS 1*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвКШвнг(А)-LS 1х6

Пв - изоляция из сшитого полиэтилена пониженной пожарной опасности.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
6 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвКШвнг(А)-LS 1*6

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ПвКШвнг-LS 1х6 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвКШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвКШвнг(А)-LS 1х6 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвКШвнг(А)-LS 1х6 не менее 30 лет.

Токовые нагрузки кабеля ПвКШвнг(А)-LS 1*6

Допустимый ток при прокладке ПвКШвнг(А)-LS 1х6 на воздухе - 59 Ампер.
Допустимый ток при прокладке в земле - 67 Ампер.
Допустимый ток односекундного короткого замыкания - 0.81 кА.
Сопротивление километра жилы - 3.08 Ом.

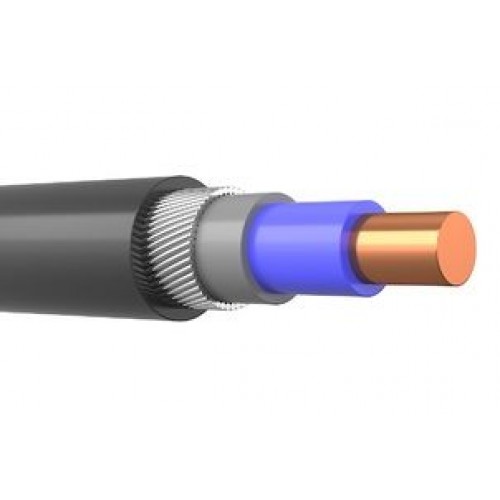

Конструкция кабеля ПвКШвнг(А)-LS 1х6

1) Жила - медная однопроволочная круглая 6 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 0.7 мм.
3) Внутренняя оболочка -из поливинилхлоридного пластиката с низким выделением дыма, пониженной горючести.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ПвКШвнг(А)-LS 1*6

Кабель силовой медный ,бронированный, негорючий, малодымный ПвКШвнг(А)-LS 1х6 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвКШвнг(А)-LS-ХЛ 1х6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
