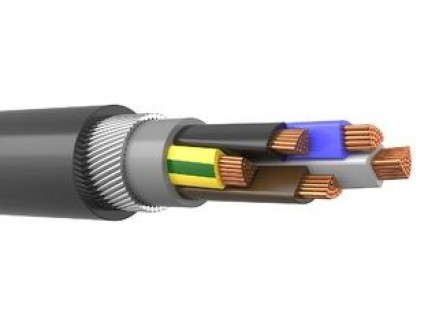

ПвКШвнг 5х70

ПвКШвнг(А) 5х70 - силовой бронированный кабель с пятью медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвКШвнг(А) 5*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвКШвнг(А) 5х70

Пв - изоляция из сшитого полиэтилена
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
5 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвКШвнг(А) 5*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ПвКШвнг(А) 5х70 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвКШвнг не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвКШвнг(А) 5х70 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля ПвКШвнг(А) 5*70 не менее 30 лет.

Токовые нагрузки кабеля ПвКШвнг(А) 5х70

Допустимый ток при прокладке ПвКШвнг(А) 5х70 на воздухе - 265 Ампер.
Допустимый ток при прокладке в земле - 253 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.27 Ом.

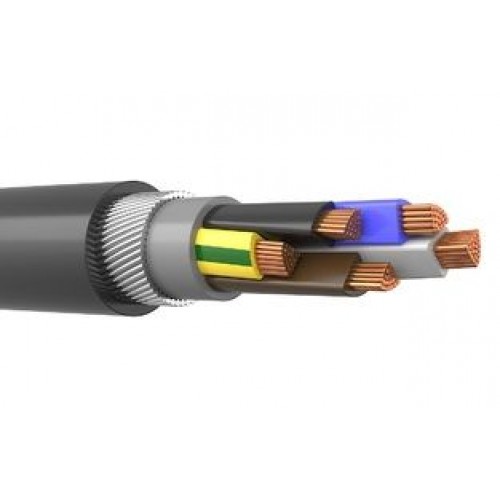

Конструкция кабеля ПвКШвнг(А) 5*70

1) Жила - медная многопроволочная круглая,многопроволочная секторная 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг -из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ПвКШвнг(А) 5х70

Кабель силовой медный ,бронированный ,негорючий ПвКШвнг(А) 5х70 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвКШвнг(А)-ХЛ 5*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
