  • ПвКШв 2х35

ПвКШв 2х35

  • Код Товара: 225859-05
  • Артикул товара: Mesk77807
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвКШв 2х35

Описание товара

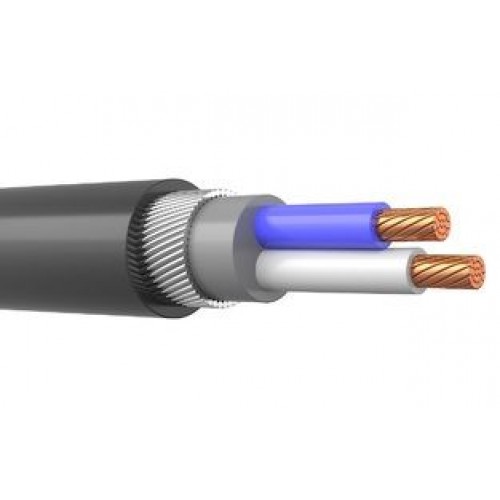

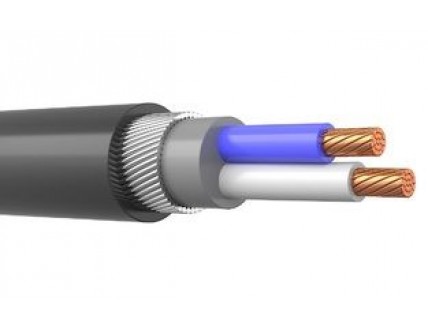

   ПвКШв 2х35 - силовой бронированный кабель с двумя медными жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель ПвКШв 2*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвКШв 2х35

Пв - изоляция из сшитого полиэтилена.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из поливинилхлоридного пластиката.
2 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвКШв 2*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ПвКШв 2х35 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвКШв 2х35 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля ПвКШв 2*35 не менее 30 лет.

Токовые нагрузки кабеля ПвКШв 2х35

Допустимый ток при прокладке ПвКШв 2х35 на воздухе - 172 Ампер.
Допустимый ток при прокладке в земле - 173 Ампер.
Допустимый ток односекундного короткого замыкания - 4.8 кА.
Сопротивление километра жилы - 0.52 Ом.

Конструкция кабеля ПвКШв 2*35

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 35 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.9 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката .
5) Внутренняя оболочка - из поливинилхлоридного пластиката.

Применение бронированного кабеля ПвКШв 2х35

Кабель силовой медный,бронированный ПвКШв 2х35 используется для прокладки,в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвКШв-ХЛ 2*35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
