  • ПвБШв 2х300

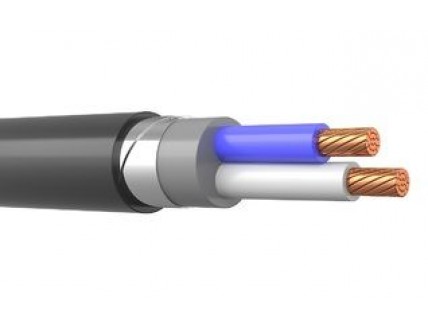

ПвБШв 2х300

  • Код Товара: 218308-05
  • Артикул товара: Mesk76715
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвБШв 2х300

Описание товара

   ПвБШв 2х300 - силовой бронированный кабель с двумя медными жилами сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель ПвБШв 2*300 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБШв 2х300

Пв - изоляция из сшитого полиэтилена.
Б- Броня из двух стальных оцинкованных лент
Шв - защитный шланг из поливинилхлоридного пластиката.
2 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБШв 2*300

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,бронированного ПвБШв 2х300 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвБШв 2х300 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБШв 2*300 не менее 30 лет.

Токовые нагрузки кабеля ПвБШв 2х300

Допустимый ток при прокладке ПвБШв 2х300 на воздухе - 688 Ампер.
Допустимый ток при прокладке в земле - 583 Ампер.
Допустимый ток односекундного короткого замыкания - 47.64 кА.
Сопротивление километра жилы - 0.06 Ом.

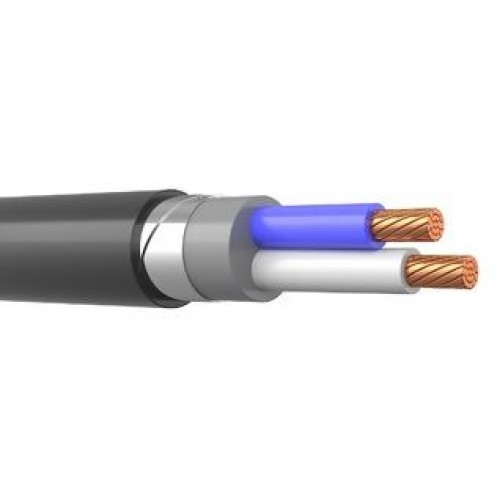

Конструкция кабеля ПвБШв 2*300

1) Жила - медная многопроволочная круглая,многопроволочная секторная 300 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.8 мм.
3) Броня - из двух стальных оцинкованных лент.
4) Внутренняя оболочка - из поливинилхлоридного пластиката .
5) Защитный шланг - из поливинилхлоридного пластиката.

Применение бронированного кабеля ПвБШв 2х300

Кабель силовой медный ПвБШв 2х300 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвБШв-ХЛ 2*300 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
