  • ПвБПнг(А)-HF 3х185+1х95

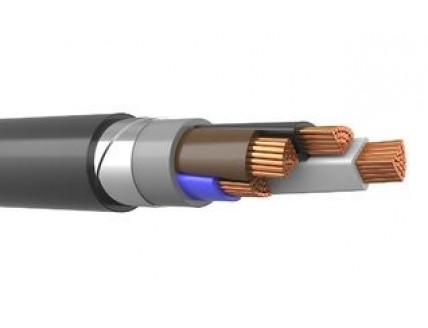

ПвБПнг(А)-HF 3х185+1х95

  • Код Товара: 218293-05
  • Артикул товара: Mesk76655
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвБПнг-HF 3х185+1х95

Описание товара

   ПвБПнг(А)-HF 3х185+1х95 - силовой бронированный кабель с четырьмя медными жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвБПнг-HF 3*185+1*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБПнг(А)-HF 3х185+1х95

Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
185 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБПнг(А)-HF 3*185+1*95

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ПвБПнг-HF 3х185+1х95 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвБПнг(А)-HF 3*185+1*95 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы бронированного кабеля ПвБПнг(А)-HF 3х185+1х95 не менее 30 лет.

Токовые нагрузки кабеля ПвБПнг(А)-HF 3х185+1х95

Допустимый ток при прокладке ПвБПнг(А)-HF 3х185+1х95 на воздухе - 504 Ампер.
Допустимый ток при прокладке в земле - 442 Ампер.
Допустимый ток односекундного короткого замыкания - 25.35 кА.
Сопротивление километра жилы - 0.1 Ом.

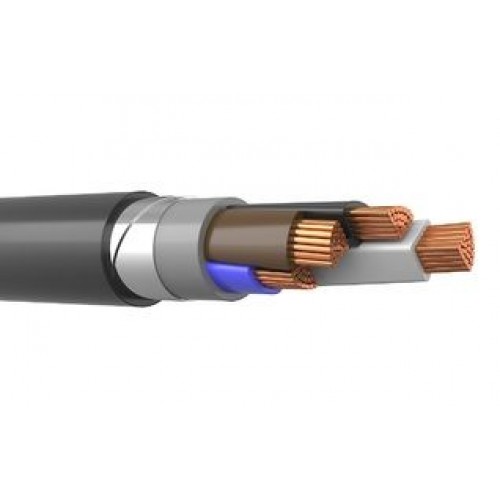

Конструкция кабеля ПвБПнг(А)-HF 3*185+1*95

1) Жила - медная многопроволочная круглая,многопроволочная секторная 185 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции..
4) Броня -из двух стальных оцинкованных проволок.
5) Наружная оболочка-из полимерной композиции, не содержащей галогенов.

Применение бронированного кабеля ПвБПнг(А)-HF 3х185+1х95

Кабель силовой медный ,бронированный,безгалогенный ПвБПнг(А)-HF 3х185+1х95 используется для прокладки, в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвБПнг(А)-HF-ХЛ 3*185+1*95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
