  • ПвБПнг(А)-FRHF 1х800

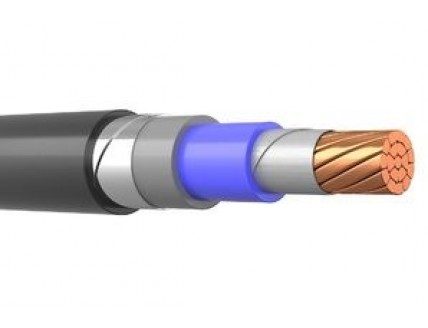

ПвБПнг(А)-FRHF 1х800

  • Код Товара: 218236-05
  • Артикул товара: Mesk76498
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПвБПнг-FRHF 1х800

Описание товара

   ПвБПнг(А)-FRHF 1х800 - силовой бронированный огнестойкий кабель с одной медной жилой сечением 800 (Восемьсот) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвБПнг-FRHF 1*800 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБПнг(А)-FRHF 1х800

Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR - (fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
800 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБПнг(А)-FRHF 1*800

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля огнестойкого силового ПвБПнг-FRHF 1х800 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвБПнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвБПнг(А)-FRHF 1*800 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы бронированного кабеля ПвБПнг(А)-FRHF 1х800 не менее 30 лет.

Токовые нагрузки кабеля ПвБПнг(А)-FRHF 1х800

Допустимый ток при прокладке ПвБПнг(А)-FRHF 1*800 на воздухе - 1302 Ампер.
Допустимый ток при прокладке в земле - 932 Ампер.
Допустимый ток односекундного короткого замыкания - 110.4 кА.
Сопротивление километра жилы - 0.02 Ом.

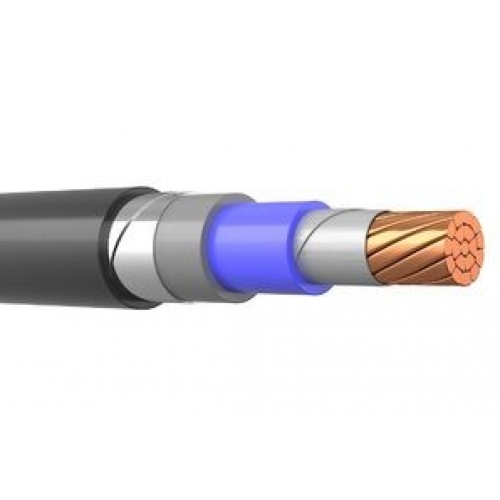

Конструкция кабеля ПвБПнг(А)-FRHF 1х800

1) Жила - медная многопроволочная круглая 800 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из сшитого полиэтилена, толщиной 2.6 мм.
3) Броня -из двух стальных оцинкованных проволок.
4) Внутренняя оболочка - из безгалогенной полимерной композиции.
5) Наружная оболочка-из безгалогенной полимерной композиции.

Применение бронированного кабеля ПвБПнг(А)-FRHF 1х800

Кабель силовой медный , огнестойкий , безгалогенный,бронированный ПвБПнг(А)-FRHF 1*800 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвБПнг(А)-FRHF-ХЛ 1х800 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
