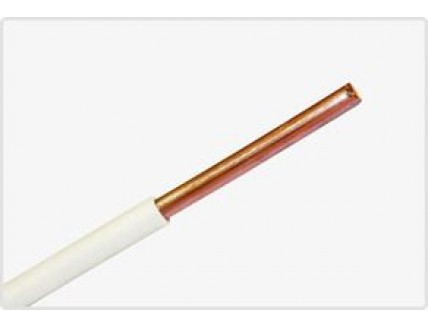

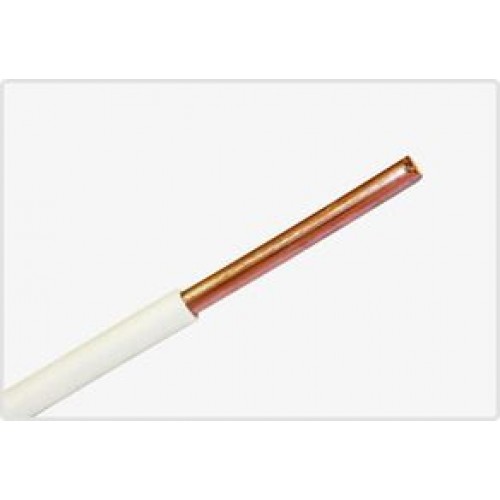

Провод ПВ-1 70

ПВ-1 70 - провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 70 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-1 70 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 70 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-1 70

Климатические исполнение провода ПВ1 1х70 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВ-1 1х70: -50 °С.
Максимальная температура эксплуатации провода ПВ1 70: +65°С.
Провод установочный ПВ-1 1*70 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-1 1х70 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-1 70 - 135 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-1 70 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПВ-1 1*70 - 13,5 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-1 70 - 0,728 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-1 70

Допустимый ток провода ПВ-1 1*70 - 292 Ампер.
Активное сопротивление жилы - 0,28 Ом на километр.
Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПВ-1 70

П - провод установочный.
В - изоляция из поливинилхлорида.
1 - однопроволочная жила.
70 - сечение токопроводящей жилы.

Конструкция провода ПВ-1 70

1) Жила - из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПВ-1 70

Провод силовой медный установочный ПВ-1 1х70 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-1 1*70 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-1 70 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
