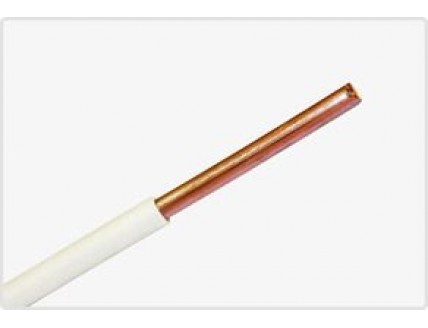

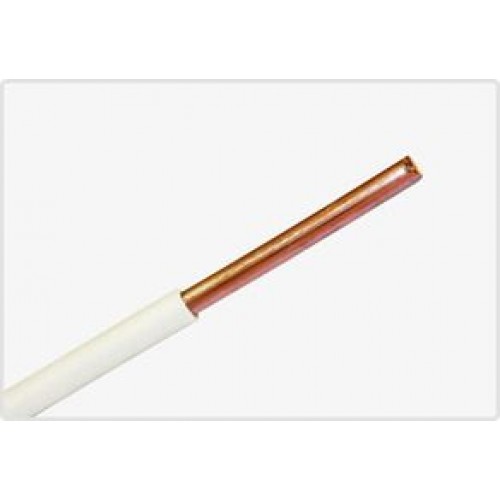

Провод ПуППнг(А)-HF 1х120

Расшифровка маркировки ПуППнг(А)-HF 1х120

Пу - установочный.
П - изоляция из композиции не содержащей галогены.
П - оболочка из композиции не содержащей галогены.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
НF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
120 -сечение жил в мм2.

Технические характеристики провода ПуППнг(А)-HF 1х120

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69
Температура эксплуатации от -50 до +70 градусов Цельсия.
Монтаж провода гибкого, безгалогенного силового ПуППнг(А)-HF 1*120 без предварительного подогрева производится при температуре от -15 градусов.
Минимальный радиус изгиба при прокладке провода 194 миллиметров
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Провода ПуППнг(А)-HF 1х120 не распространяют горение при групповой прокладке по категории (А).
Наружный диаметр ПуППнг(А)-HF 1х120 19.4 миллиметров.
Провод установочный ПуППнг(А)-HF 1*120 стойкий к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
Класс пожарной опасности безгалогенного, провода ПуППнг(А)-HF 1х120 по ГОСТ 31565-2012:П1б.8.1.2.1
Срок службы провода, безгалогенного ПуППнг(А)-HF 1х120 не менее 20 лет.

Токовые нагрузки провода ПуППнг(А)-HF 1*120

Допустимый ток при прокладке ПуППнг(А)-HF 1х120 на воздухе - 407 Ампер.
Допустимый ток при прокладке в земле - 407 Ампер.
Сопротивление километра жилы - 5 Ом.

Конструкция провода ПуППнг(А)-HF 1х120

1) Жила - медная многопроволочная сечением 120 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.6 мм.
3) Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.

Применение провода ПуППнг(А)-HF 1*120

Провод силовой медный, безгалогенный ПуППнг(А)-HF 1х120 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах. Применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750
