  • ПБПнг(А)-FRHF 5х400

ПБПнг(А)-FRHF 5х400

  • Код Товара: 218145-05
  • Артикул товара: Mesk76178
  • Наличие: В наличии

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: ПБПнг-FRHF 5х400

Описание товара

   ПБПнг(А)-FRHF 5х400 - силовой бронированный огнестойкий кабель с пятью медными жилами сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,
в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПБПнг-FRHF 5*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПБПнг(А)-FRHF 5х400

П - из полимерной композиции, не содержащей галогенов
Б- броня из двух стальных оцинкованных лент.
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПБПнг(А)-FRHF 5*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ПБПнг(А)-FRHF 5х400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПБПнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ПБПнг(А)-FRHF 5*400 по ГОСТ 31565-2012:П1б.7.1.2.1.
Срок службы бронированного кабеля ПБПнг(А)-FRHF 5х400 не менее 30 лет.

Токовые нагрузки кабеля ПБПнг(А)-FRHF 5х400

Допустимый ток при прокладке ПБПнг(А)-FRHF 5х400 на воздухе - 633 Ампер.
Допустимый ток при прокладке в земле - 611 Ампер.
Допустимый ток односекундного короткого замыкания - 39.6 кА.
Сопротивление километра жилы - 0.05 Ом.

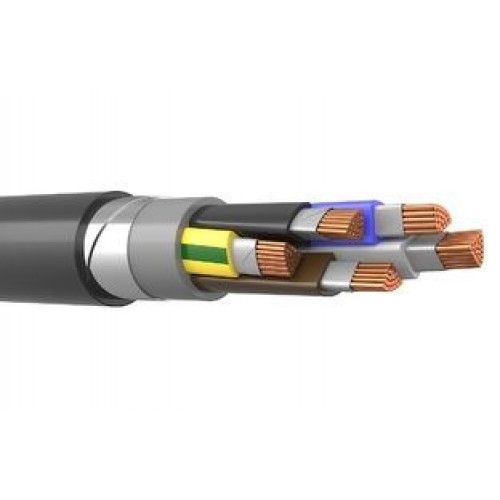

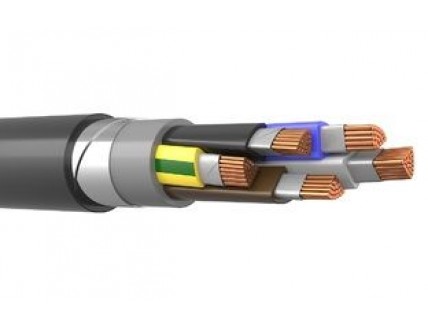

Конструкция кабеля ПБПнг(А)-FRHF 5*400

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 400 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 2.6 мм.
3) Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка- из полимерной композиции, не содержащей галогенов.

Применение бронированного кабеля ПБПнг(А)-FRHF 5х400

Кабель силовой медный ПБПнг(А)-FRHF 5х400 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
ПБПнг(А)-FRHF-ХЛ 5*400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
