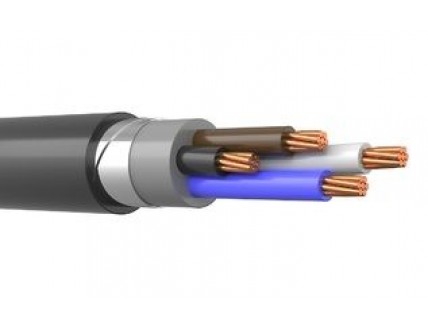

ПвБШвнг(А)-LS 4х25

ПвБШВнг(А)-LS 4х25 - силовой бронированный кабель с четырьмя медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвБШВнг-LS 4*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБШвнг(А)-LS 4х25

Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент
Шв - защитный шланг из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБШвнг(А)-LS 4*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,бронированного ПвБШвнг-LS 4х25 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвБШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвКШвнг(А)-LS 4*25 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвБШвнг(А)-LS 4х25 не менее 30 лет.

Токовые нагрузки кабеля ПвБШвнг(А)-LS 4х25

Допустимый ток при прокладке ПвБШвнг(А)-LS 4*25 на воздухе - 141 Ампер.
Допустимый ток при прокладке в земле - 144 Ампер.
Допустимый ток односекундного короткого замыкания - 3.46 кА.
Сопротивление километра жилы - 0.73 Ом.

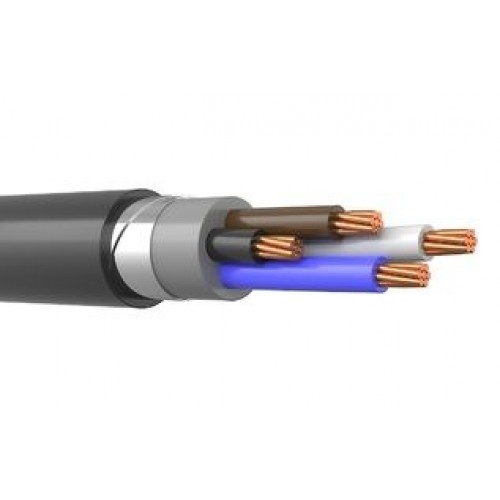

Конструкция кабеля ПвБШвнг(А)-LS 4х25

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 25 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 0.9 мм.
3) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.

Применение бронированного кабеля ПвБШвнг(А)-LS 4х25

Кабель силовой медный,бронированный,негорючий,малодымный ПвБШвнг(А)-LS 4*25 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвБШвнг(А)-LS-ХЛ4х25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
