ПвБПнг(А)-FRHF 1х95

ПвБПнг(А)-FRHF 1х95 - силовой бронированный огнестойкий кабель с одной медной жилой сечением 95 (Девяносто пять) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение,в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвБПнг-FRHF 1*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБПнг(А)-FRHF 1х95

Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR - (fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
95 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБПнг(А)-FRHF 1*95

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля огнестойкого силового ПвБПнг-FRHF 1х95 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвБПнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвБПнг(А)-FRHF 1*95 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы бронированного кабеля ПвБПнг(А)-FRHF 1х95 не менее 30 лет.

Токовые нагрузки кабеля ПвБПнг(А)-FRHF 1х95

Допустимый ток при прокладке ПвБПнг(А)-FRHF 1*95 на воздухе - 345 Ампер.
Допустимый ток при прокладке в земле - 306 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.19 Ом.

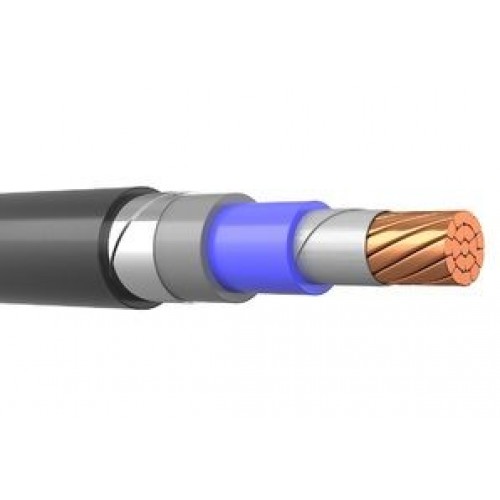

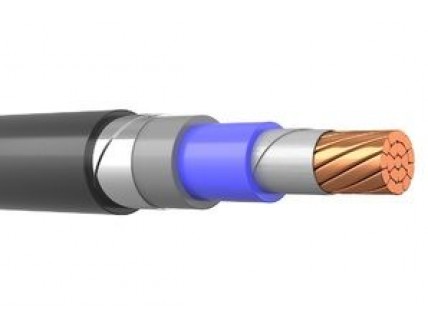

Конструкция кабеля ПвБПнг(А)-FRHF 1х95

1) Жила - медная многопроволочная круглая 95 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Броня -из двух стальных оцинкованных проволок.
4) Внутренняя оболочка - из безгалогенной полимерной композиции.
5) Наружная оболочка-из безгалогенной полимерной композиции.

Применение бронированного кабеля ПвБПнг(А)-FRHF 1х95

Кабель силовой медный , огнестойкий , безгалогенный,бронированный ПвБПнг(А)-FRHF 1*95 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвБПнг(А)-FRHF-ХЛ 1х95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
