ВВГнг-FRLS 1х500 - является сокращенной маркировкой кабеля силового огнестойкого с 1 медными жилами сечением 500 квадратных миллиметров, с изоляцией и оболочкой из негорючего, огнестойкого ПВХ пластиката с пониженным выделением дыма, полная маркировка: ВВГнг(А)-FRLS 1х500 .Кабель ВВГнг(А)-FRLS 1*500 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель огнестойкий ВВГнг-FRLS 1х500 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150.Температура эксплуатации от -50 до +50 градусов Цельсия.Допустимая влажность воздуха до 98%.Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 1*500 производится при температуре не ниже -15 градусов.Радиус изгиба при монтаже не менее 331,2 миллиметров.Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 1х500 не приводит к снижению светопроницаемости более чем на 50%.Кабель огнестойкий ВВГнг-FRLS 1х500 сохраняет работоспособность на открытом огне не мене 180 минут.Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов.Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов.Продолжительность короткого замыкания не должна превышать 5 секунд.Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов.Предельная температура нагрева жил кабеля ВВГнг-FRLS 1х500 по условиям невозгорания, не должна превышать 400 градусов Цельсия.Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 1*500 не должно превышать 15000 Ньютонов.Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления.Расчетная масса кабеля ВВГнг-FRLS 1х500 - 5,36 килограмм в метре.Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2.Код ОКП: 35 3371.Наружный диаметр кабеля ВВГнг-FRLS 1х500 - 38 миллиметров.
Допустимая токовая нагрузка при прокладке на воздухе: 792 Ампер.Допустимая токовая нагрузка при прокладке в земле: 690 Ампер.Допустимый ток односекундного короткого замыкания: 49500 Ампер.Активное сопротивление жилы: 0,03 Ом на километр.
В - Изоляция из ПВХ композиции.В - Оболочка из ПВХ композиции.Г - Не имеет брони.нг - Пониженная пожарная опасность кабеля.(А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).FR - Стоек к воздействию открытого огня.LS - Пониженное выделение дыма. 1 - Количество жил. 500 - Сечение жил в квадратных миллиметрах.Также в маркировке могут присутствовать следующие обозначения:(ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении.(мс) или (мк) - Жила выполнена в многопроволочном исполнении.(180) - Сохраняет работоспособность в течении 180 минут на открытом огне.(0,66) - Номинальное напряжение 660 Вольт.(1,0) - Номинальное напряжение 1000 Вольт.

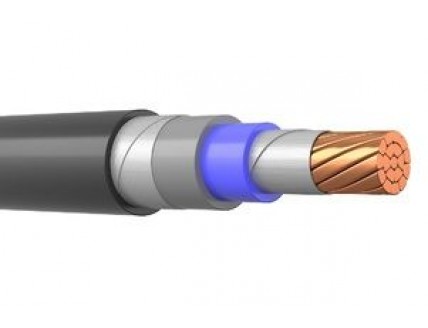

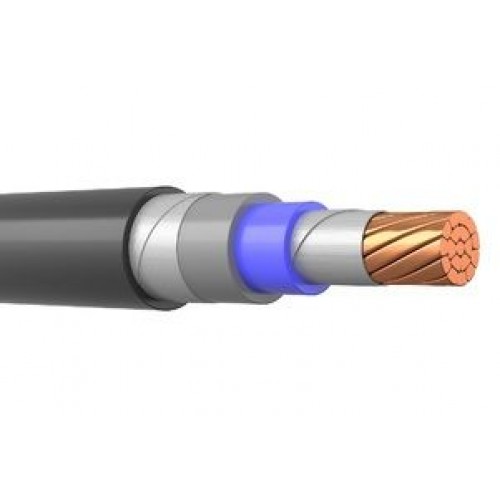

1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483.2)Термический барьер – обмотка из слюдосодержащих лент.3)Изоляция - из ПВХ пластиката пониженной пожарной опасности.4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.5)Оболочка - из негорючей ПВХ композиции.
Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи Вольт, частотой 50 Герц, с токовой нагрузкой до 690 Ампер.Кабель ВВГнг-FRLS 1х500 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 1х500 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx).
