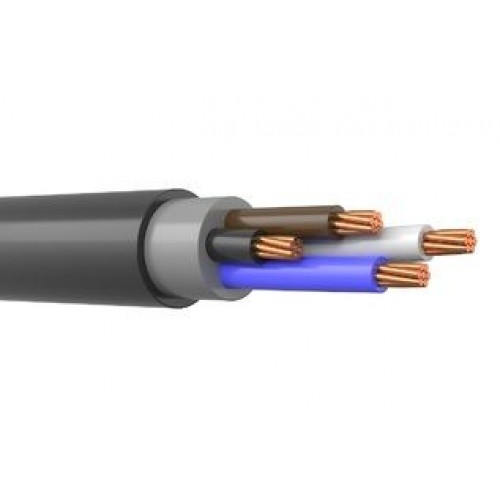

ВВГнг 3х50+1х25 - кабель силовой медный с 4 медными токонесущими жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.
ВВГнг 3х50+1х25 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 3*50+1*25 .Кабель ВВГнг(А) 3х50+1х25 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.Кабель силовой ВВГнг(А) 3х50+1х25 является аналогом (заменой) импортных кабелей: NYY-J 3*50+1*25 , NYY-O 3х50+1х25 , CYKY 3х50+1х25 , NYM 3*50+1*25 .
Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.Температура эксплуатации от -50 до +50 градусов Цельсия.Монтаж кабеля ВВГнг 3х50+1х25 без предварительного подогрева производится при температуре не ниже -15 градусов.Минимально допустимый радиус изгиба кабеля ВВГнг(А) 3*50+1*25 составляет 274,5 миллиметров.Растягивающее усилие при прокладке кабелей ВВГнг 3х50+1х25 не должно превышать 10000 Ньютонов.Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).Температура нагрева жил при эксплуатации не должна превышать +70 градусов.Температура жил при токах короткого замыкания не должна превышать +150 градусов.Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.Расчетная масса кабеля ВВГнг 3х50+1х25 составляет 2,29 килограмм в метре.Наружный диаметр кабеля ВВГнг 3х50+1х25 - 30,5 миллиметров.Код ОКП: 35 3371.Класс пожарной опасности кабеля ВВГнг(А) 3*50+1*25 по ГОСТ Р 53315-2009: П1б.8.2.5.4.Срок службы кабеля ВВГнг 3х50+1х25 не менее 30 лет с даты изготовления.
Допустимый ток при прокладке ВВГнг 3*50+1*25 на воздухе - 167 Ампер.Допустимый ток при прокладке в земле - 187 Ампер.Допустимый ток односекундного короткого замыкания - 5230 Ампер.Активное сопротивление жилы - 0,39 Ом на километр.
В - Изоляция из поливинилхлоридного пластиката.В - Оболочка из поливинилхлоридного пластиката.Г - Не имеет брони.нг - ПВХ пластикат пониженной пожарной опасности.(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках). 4 - Количество токонесущих жил. 50 - Сечение жил в мм2.Также в маркировке встречаются следующие обозначения:(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.(мк) или (мж) - Жила выполнена в многопроволочном исполнении.(0,66) - Кабель рассчитан на напряжение до 660 Вольт.(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.2. Изоляция – из ПВХ пластиката пониженной горючести.3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.4. Оболочка - из негорючего ПВХ пластиката.
Кабель силовой медный негорючий ВВГнг 3*50+1*25 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 187 Ампер.Кабелем ВВГнг 3х50+1х25 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.Кабель ВВГнг 3*50+1*25 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
