Теги: ВВГ-Пнг-LS 2х6

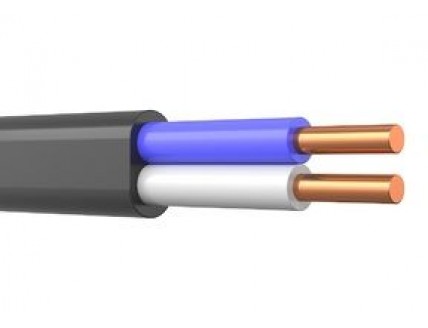

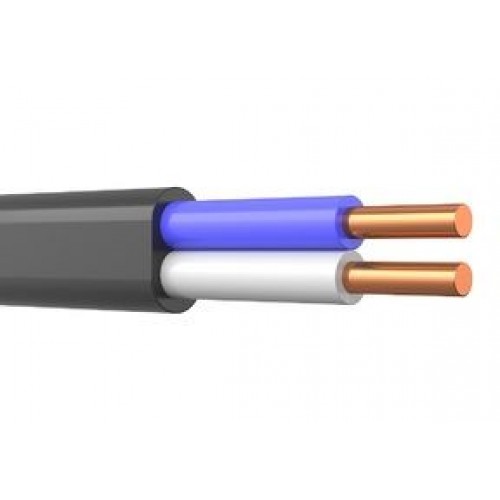

ВВГ-Пнг-LS 2х6 - сокращенная маркировка плоского силового кабеля с двумя медными жилами сечением шесть миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 2*6 .Кабель силовой плоский ВВГ-Пнг(А)-LS 2х6 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.Кабель ВВГ-Пнг-LS 2х6 является аналогом (заменой) следующих импортных кабелей: NYY-J 2*6, NYY-O 2х6, CYKY 2х6, NYM 2*6.
Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69. Температуры эксплуатации от -50 до +50 градусов по Цельсию.Монтаж кабеля ВВГ-Пнг(А)-LS 2х6 производится при температуре не ниже -15 градусов.Минимальный радиус изгиба при прокладке - 108.9 миллиметров.Кабель ВВГ-Пнг(А)-LS 2х6 не распространяет горение при групповой прокладке по категории (А).Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 2*6 не приводит к снижению светопроницаемости более чем на 50%.Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.Продолжительность короткого замыкания не должна превышать 5 секунд.Предельная температура жил кабеля ВВГ-Пнг(А)-LS 2х6 по условию невозгорания при коротком замыкании - 400°С.Код ОКП - 35 3371.Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.Расчетная масса кабеля ВВГ-Пнг-LS 2х6 - 0.26 килограмм в метре.Наружный диаметр - 12.1 миллиметров.Срок службы кабеля ВВГ-Пнг(А)-LS 2*6 - не менее 30 лет с даты изготовления.Растягивающее усилие при монтаже не должно превышать 600 Ньютонов.
Допустимый ток при прокладке ВВГ-Пнг-LS 2х6 на воздухе: 46 Ампер.Допустимый ток при прокладке в земле: 59 Ампер.Допустимый ток односекундного короткого замыкания: 650 Ампер.Активное сопротивление жилы: 3.06 Ом на километр.
В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.Г - Не имеет брони.П - Плоская конструкция.нг - ПВХ пластикат пониженной пожарной опасности.(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.LS - Кабель имеет пониженное дымовыделение при горении (тлении). 2 - Количество токопроводящих жил. 6 - Сечение жил в квадратных миллиметрах.Также в маркировке встречаются следующие обозначения:(ок) - Жила выполнена в однопроволочном (монолитном) исполнении.(мк) - Жила выполнена в многопроволочном исполнении.(0,66) - Кабель рассчитан на напряжение 660 Вольт.(1) - Кабель рассчитан на напряжение 1000 Вольт.(N) - В кабеле имеется нулевая (синяя) жила.(PE) - В кабеле имеется желто-зеленая жила заземления.
1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены паралельно.3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Кабель силовой медный плоский ВВГ-Пнг-LS 2х6 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 59 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.Кабель ВВГ-Пнг-LS 2х6 используют для общепромышленного применения в том числе на атомных станциях.ВВГ-Пнг(А)-LS 2*6 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.
