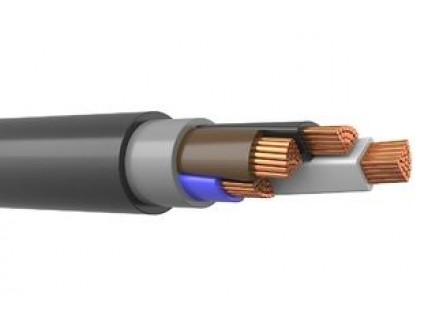

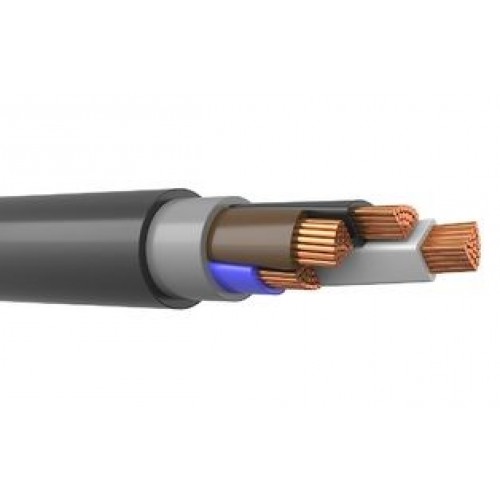

ВВГ 3х240+1х120 - кабель силовой с 4 медными жилами, сечением 240 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 3*240+1*120 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГ 3х240+1х120 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 3*240+1*120
Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.Прокладка и монтаж кабеля ВВГ 3*240+1*120 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.Допустимый радиус изгиба при прокладке ВВГ 3х240+1х120 составляет не менее 507,6 миллиметров.Допустимое растягивающее усилие при монтаже кабеля ВВГ 3х240+1х120 не должно превышать 48000 Ньютонов.Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.Максимально допустимая температура нагрева жил ВВГ 3*240+1*120 при токах короткого замыкания, составляет +150 градусов Цельсия.Продолжительность короткого замыкания не должна превышать 5 секунд.Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.Класс пожарной опасности кабеля ВВГ 3х240+1х120 ГОСТ Р 53315-2009: О1.8.2.5.4. Код ОКП: 35 2122.Срок службы кабеля силового ВВГ 3х240+1х120 не менее 30 лет с даты изготовления. Расчетная масса кабеля ВВГ 3х240+1х120 - 9,54 килограмм в метре.Наружный диаметр ВВГ 3*240+1*120 - 56,4 миллиметров.
Допустимый ток при прокладке ВВГ 3х240+1х120 в воздухе - 472 А.Допустимый ток при прокладке в земле - 471 А.Допустимый ток односекундного короткого замыкания - 26800 А.Активное сопротивление жилы кабеля ВВГ 3*240+1*120 - 0,078 Ом на километр.
В - Изоляция из ПВХ пластиката.В - Оболочка из ПВХ пластиката.Г - Не имеет брони. 4 - Количество токопроводящих жил. 240 - Сечение жил в квадратных миллиметрах.
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. 2. Изоляция – из поливинилхлоридного пластиката.3. Оболочка – из поливинилхлоридного пластиката.
Кабель силовой медный ВВГ 3*240+1*120 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.Прокладывают ВВГ 3х240+1х120 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.Кабелем ВВГ 3х240+1х120 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
