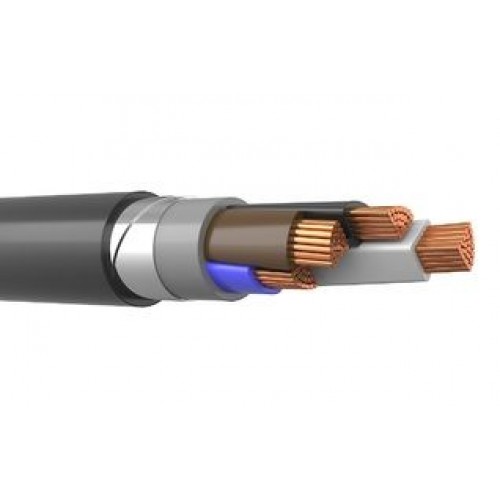

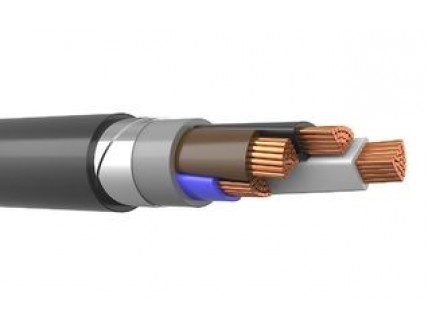

Кабель ВБШв 3х185+1х95

ВБШВ 3х185+1х95 - кабель силовой бронированный с 4 медными жилами, сечением 185 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 3х185+1х95

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 3х185+1х95 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 3х185+1х95 не менее 542,16 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 3х185+1х95 по трассе прокладки не должны превышать 37000 Ньютонов.
Масса кабеля бронированного ВБШВ 3х185+1х95 - 8,88 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 3х185+1х95 - 60,24 миллиметров.

Расшифровка маркировки ВБШВ 3х185+1х95

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
4 - количество медных токопроводящих жил.
185 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

Конструкция кабеля ВБШВ 3х185+1х95

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 3х185+1х95

Кабель силовой медный бронированный ВБШВ 3х185+1х95 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 3х185+1х95 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
