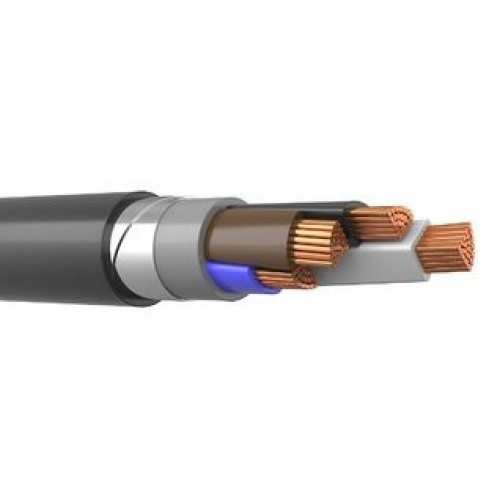

Кабель ВБбШв 3х240+1х120

ВБбШв 3х240+1х120 - кабель силовой бронированный с 4 медными жилами сечением 240 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 3*240+1*120 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 3х240+1х120

Температуры эксплуатации кабеля ВБбШв 3*240+1*120 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 3х240+1х120 не менее 609,12 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 3х240+1х120 не должно превышать 48000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШв 3*240+1*120 - 67,68 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 3х240+1х120 - 11,45 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 3х240+1х120 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 3*240+1*120

Допустимый ток при прокладке на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток короткого замыкания - 26,8 Ампер.
Активное сопротивление жилы - 0,078 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 3х240+1х120

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
4 - количество медных жил.
240 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

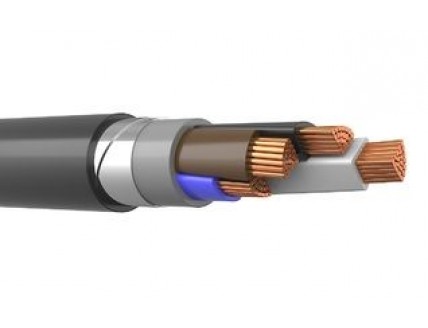

Конструкция кабеля ВБбШв 3х240+1х120

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Применение кабеля ВБбШв 3*240+1*120

Кабель силовой медный бронированный ВБбШв 3х240+1х120 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 471 Ампер.
Кабелем ВБбШв 3х240+1х120 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
